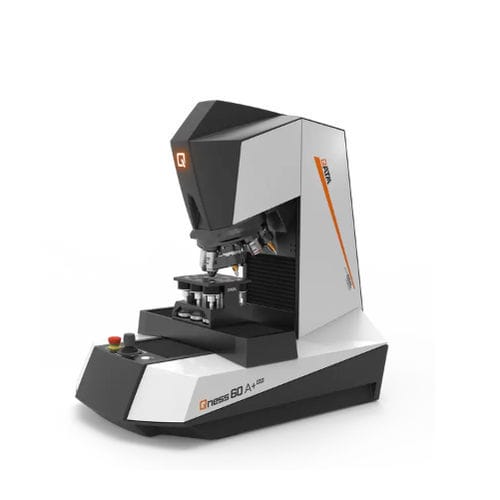

Durômetro Rockwell Qness 60 A+ EVO

BrinellVickersde bancada

Introdução O Qness 60 A+ EVO é um testador de microdureza de laboratório que combina ensaios Vickers, Knoop, Brinell e Rockwell com microscopia avançada integrada. A variante EVO acrescenta fluxos de trabalho automatizados e posicionamento XYZ de alta precisão com réguas de vidro, permitindo grandes sequências de medição automatizadas e alto rendimento. Instrumentos QATM integram-se à plataforma IoT da Verder Scientific para monitorização remota, notificações em tempo real, backups e atualizações automáticas de software.

Vantagens do produto

• Ampla faixa de forças de ensaio: 0,25 gf – 62,5 kgf
• Pacote pronto para teste com penetrador Vickers certificado ASTM+DAkkS e lentes HQ 5x / 20x / 50x
• Torre de teste motorizada dinâmica de 8 posições para ferramentas e lentes
• Software Qpix Control2 com fluxo de trabalho em 3 etapas e conceito de operação 3D

Características principais

• Ativação modular dos recursos de microscopia Qpix INSPECT
• Ciclos de teste e análise totalmente automatizados e não assistidos
• Controle de eixo XYZ com sistema de medição de caminho óptico direto (precisão de posição da mesa ±0,2 µm)
• Somente variante A+: câmera de imagem de amostra integrada com aquisição automática de imagem (campo 52 x 39 mm)
• Sistema ótico vertical com iluminação Koehler, LED branco e diafragma motorizado para contraste ideal
• Collision Avoiding System (CAS) para proteção preditiva de movimento 3D
• Conceito de duplo eixo Z: aproximação dinâmica rápida mais posicionamento de alta resolução para aplicação de força e foco
• Trocador de ferramentas de 8 posições inclinado 20° para melhor visibilidade do espaço de teste; suportes modulares de penetradores para retrofit plug-and-play (Brinell, Knoop)
• Deslizante grande opcional para mesa estendida (300 x 120 mm) e altura de ensaio aumentada (até 260 mm)
• Visor de status iluminado e iluminação LED do espaço de teste (A+ fornece iluminação uniforme para imageamento)

Microscopia e análise Qpix INSPECT e Qpix Control2 fornecem ferramentas integradas de microscopia e avaliação, incluindo análise de fases, determinação do tamanho de partículas, medição de espessura de camadas, medição de cordões de solda e mapas de dureza 2D/3D. Inclui reconhecimento automático de indentação, costura de imagens em alta resolução (HRI), dimensionamento automático de objetos e múltiplos modos de avaliação.

Software & Conectividade Qpix Control2 é uma interface de próxima geração operada por PC com fluxo de trabalho em 3 etapas (Carregar amostras / Carregar linha / Iniciar). A conectividade IoT integrada da Verder Scientific permite monitorização em tempo real, notificações, backups simples e atualizações automáticas de software. As interfaces Qconnect suportam extensas opções de exportação (REPORT, PDF, XML, CSV, Q-DAS, LIMS, OPC UA, etc.).

Consumíveis & Acessórios A QATM fornece blocos de teste certificados, uma gama de lentes (XLED e ópticas HQ), suportes de amostra (1/4/8 posições), prismas e morsa otimizados para rendimento em série e fixação repetível. Blocos de teste calibrados DAkkS e software de gestão de calibração estão disponíveis para calibração periódica conforme normas.

Especificações técnicas

• Faixa de forças de ensaio: 0,25 gf - 62,5 kgf (0,00245 - 612,92 N)
• Métodos de ensaio: Vickers, Knoop, Brinell, Rockwell
• Sequência de ensaio: Totalmente automatizada / aplicação eletrônica de força
• Eixo Z: Dinâmico, automatizado (tecnologia CAS)
• Curso do eixo Z: 150 mm (opção: 260 mm)
• Profundidade de garganta: 170 mm
• Posições de ferramenta: trocador motorizado 8 posições (máx. 3 módulos de teste de dureza, máx. 7 lentes)
• Sistema de câmera: CMOS color 5 MPixel, USB 3.0
• Sistema ótico: microscópio vertical com iluminação Koehler; diafragma motorizado
• Lentes: XLED 2x, 2.5x, 5x, 10x, 20x, 50x, 100x (opções Achromat padrão e HQ semi-apocromat; XLED otimizado para Brinell)
• Campo de visão (dependendo do equipamento): 0,074 x 0,055 mm (100x) a 2,80 x 2,10 mm (XLED 2)
• Câmera de imagem de amostra (A+): CMOS color 5 MPixel, USB 3.0 | Campo 52 x 39 mm
• Bigorna de teste / mesa XY: mesa de cruz automática
• Tamanho da mesa: 150 x 120 mm (opção: 300 x 120 mm)
• Precisão de posicionamento: ±0,2 μm
• Caminho de travessia da mesa: X 150 x Y 150 mm (opção X 300 x Y 150 mm)
• Elementos de controle: Parada de emergência, botão Start, joystick X/Y/Z
• Software: Qpix Control2
• Peso máximo da peça: 50 kg
• Peso do dispositivo base: 60 kg
• Equipamento básico incluído: penetrador Vickers (ASTM + DAkkS), lentes HQ 5x, HQ 20x, HQ 50x
• Interfaces: 1 × USB 3.0
• Conexão de alimentação: 100 – 240 V ~1/N/PE, 45-65 Hz
