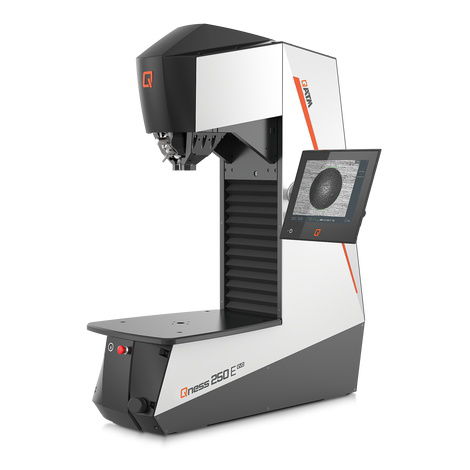

Durômetro Rockwell Qness E EVO series

BrinellVickersKnoop/Vickers

Introdução
Durômetro macro universal para ambientes de laboratório e industriais. O suporte fixo do componente e a área extra grande da mesa de ensaio permitem testar a dureza de componentes muito grandes. A versão E dispõe de cabeça de ensaio motorizada, controlada dinamicamente. O equipamento fixa corpos de prova de praticamente qualquer tamanho, com força de aperto adaptada ao método de ensaio. Altura máxima de ensaio: 510 mm. Força máxima de aperto (versão E): até 3500 kg.

Principais características

• Ajuste dinâmico de altura com controlo por potenciômetro (8 mm/s) e dispositivo de segurança de duas mãos opcional para movimentos até 17 mm/s.
• Trocador de ferramentas compacto de 8 posições (ângulo do eixo 15°) para trocas rápidas entre ferramentas Brinell, Knoop, Rockwell e Vickers.
• Pressor basculante para fácil acesso a posições de ensaio de difícil alcance; os elementos de fixação são facilmente substituíveis e adaptáveis.
• Reconhecimento da peça com ajuste de altura motorizado e sensores para detetar a peça e reduzir a velocidade de aperto para proteger o equipamento e a peça.
• Segurança máxima de aperto através de um motor assíncrono de alto desempenho (versão E) com adaptação automática do aperto acima da força de ensaio.
• Estrutura da máquina alargada opcional para alturas de ensaio superiores a 510 mm (dimensões personalizadas disponíveis).
• Iluminação XLED e objetivas de avaliação XLED Brinell para análise precisa e repetível das impressões Brinell em diversos materiais.
• Sistema de câmara industrial Ethernet 5 MP (até 270 FPS) e tecnologia de câmara Ethernet moderna para transmissão estável e posicionamento remoto do PC.
• Ecrã tátil capacitivo de 12 polegadas, inclinável e ajustável em altura para operação ergonómica; software Qpix T2 (opção Qpix CONTROL 2 M).
• Otimizações da série EVO: PC Windows 10/11 IoT mais rápido, tempos de focagem automática e avaliação de imagem mais curtos, tempos de ciclo reduzidos e funcionamento mais silencioso.

Software e conectividade

• Software Qpix T2 (opção Qpix CONTROL 2 M) para controlo e avaliação dos ensaios.
• Integração com a plataforma IoT Verder Scientific (VS IoT) para monitorização remota, notificações em tempo real, backups automáticos e atualizações de software gratuitas/automáticas.
• Interface Qconnect para conectividade Indústria 4.0: REPORT, PDF, XML, CSV, Q-DAS, IOT, LIMS, OPC UA, integrações ERP e mais.

Flexibilidade de métodos de ensaio

• Suporta ensaios Brinell, Vickers, Rockwell e Knoop, bem como ensaios para plásticos.
• Posições de ferramenta: 2 posições standard ou opcionalmente trocador de 8 posições para múltiplos métodos sem troca manual de ferramenta.

Especificações técnicas

• Métodos de ensaio suportados: Brinell, Vickers, Rockwell, Knoop, Plásticos.
• Intervalo de força de ensaio: Qness 250 E EVO: 1 - 250 kg (9.81 - 2450 N); Qness 750 E EVO: 0.3 - 750 kg (2.94 - 7358 N); Qness 3000 E: 0.3 - 3000 kg (2.94 - 29430 N).
• Ajuste de altura: motor elétrico / assíncrono.
• Altura de ensaio (máx) / profundidade do gargalo: 510 mm / 320 mm.
• Anvil de ensaio (área da mesa): 584 x 450 mm.
• Peso máximo da peça: ilimitado (capacidade para fixar peças muito pesadas/volumosas; força de aperto até 3500 kg na versão E).
• Peso da máquina base: 500 kg.
• Sequência de ensaio: totalmente automática com controlo eletrónico de força.
• Sistema de câmara / transferência de imagem: 5 MP Ethernet industrial; até 270 FPS.
• Posições de ferramenta: 2 (standard) ou 8 opcionais (trocador).
• Software: Qpix T2 (opção: Qpix CONTROL 2 M).
• Sistema operativo / Armazenamento: Windows 11 IoT / 128 GB SSD.
• Interfaces de dados: 2x USB 3.0, 2x USB 2.0, 1x RJ45 (Ethernet), 1x RS232, 1x DisplayPort.
• Objetivas / intervalos óticos: XLED 1, XLED 2, XLED 5, mais objetivas padrão 5x, 10x, 20x, 50x, 100x.
• Campos de visão (dependendo da escolha da objetiva): de 0.113 x 0.084 mm (100x) até 7.98 x 5.97 mm (XLED 1).
• Ecrã: ecrã tátil capacitivo de 12 polegadas.
• Ligação de alimentação: 230~ 50-60Hz 1/N/PE (opção: 110~ 1/N/PE).
• Consumo máximo: ~1230 W.
• Opções adicionais: pedestal de design, proteção anti-colisão, laser cruzado, bigornas de ensaio adicionais, prismas, opções de automação/conexão de dados, leitor de código de barras/QR, proteção transparente anti-colisão, estrutura alargada para aumento da altura de ensaio, etc.
