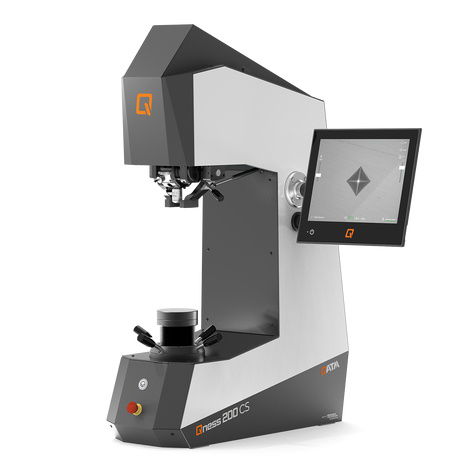

Durômetro Rockwell Qness 200 CS

BrinellVickersKnoop/Vickers

Introdução
O Qness 200 CS é um durômetro macro compacto para peças de pequeno a médio porte. Combina cabeça de ensaio fixa, fuso móvel e uma torre de precisão de cinco posições, oferecendo ciclos de ensaio automatizados com aplicação eletrônica de força e controlo em malha fechada para resultados reproduzíveis.

Métodos de ensaio e aplicação de força

• Suporta métodos Brinell, Rockwell, Vickers e Knoop, além de ensaios em plásticos.
• Conversões integradas: DIN EN ISO 18265, DIN EN ISO 50150, ASTM E-140.
• Sequências de ensaio totalmente automatizadas com aplicação eletrônica de força e controlo em malha fechada.

Design e ergonomia

• Estrutura soldada em aço com coberturas em chapa, adequada para ambientes industriais.
• Pequena área ocupada com trocador de ferramentas horizontal de 5 posições para rápida troca de método.
• Apoio basculante e elementos de fixação intercambiáveis para aceder a posições de ensaio difíceis.
• Ecrã multi-touch capacitivo 12" ultra‑fino, ajustável em altura e inclinação para operação ergonómica.

Óptica e imagem

• Câmara Ethernet industrial a cores de 5 MP para transferência de imagem estável e posicionamento flexível do PC.
• Módulos de iluminação XLED e objetivas XLED (XLED 2, XLED 5) para iluminação direta e de ampla área, melhorando a avaliação de indentação Brinell em materiais moles.

Conveniência e manuseio

• Sistema de mudança rápida de indentador sem ferramentas para trocas rápidas.
• Ampla gama de bigornas e prismas para peças grandes, esféricas ou irregulares.
• Guiamento do fuso sobre rolamentos de rolos para ajuste manual da altura da mesa; montagem de mesa Ø25 mm (adaptador 3/4 in disponível).

Vídeo do produto
Vídeo do produto e demonstração em MP4 disponíveis, mostrando operação e principais funcionalidades do Qness 200 CS.

Especificações técnicas

• Modelo: Qness 200 CS
• Intervalo de forças de ensaio: 0,5 - 187,5 kg (4,9 - 1839 N)
• Posições de ferramenta: 5 (trocador integrado)
• Software: Qpix T2
• Ajuste de altura: manual / fuso
• Altura de ensaio: 250 mm
• Projeção (alcance): 238 mm
• Mesa de ensaio: Ø 100 mm (padrão)
• Peso máximo da peça: praticamente ilimitado
• Peso da unidade base: 132 kg
• Sequência de ensaio: totalmente automatizada / aplicação eletrônica da força
• Câmara / transferência de imagem: 5 MP Industrial Ethernet
• SO / Armazenamento: Windows 11 IoT / 128 GB SSD
• Portos: 2x USB 3.0, 2x USB 2.0, 1x RJ45, 1x RS232, 1x DisplayPort
• Objetivas (exemplos): XLED 2, XLED 5, 5x, 10x, 20x, 50x, 100x
• Campo de visão (consoante óptica): 0,113 x 0,084 mm (100x) a 4,24 x 3,18 mm (XLED2)
• Resolução de medição direta de profundidade: 0,05 μm
• Normas (exemplos): Brinell DIN EN ISO 6506 / ASTM E-10; Rockwell DIN EN ISO 6508 / ASTM E-18; Vickers DIN EN ISO 6507 / ASTM E-92 / ASTM E-384; Knoop DIN EN ISO 4545 / ASTM E-92 / ASTM E-384; Plásticos DIN EN ISO 2039
• Opções: proteção contra colisões, laser cruzado, várias bigornas/prismas, ligações de dados, leitor de código de barras/QR, pedestal, interfaces Qconnect/IoT e formatos de exportação (XML, CSV, Q-DAS, LIMS, OPC UA).
