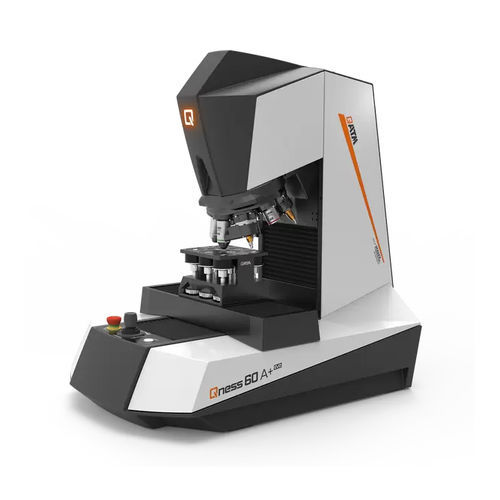

Durômetro Rockwell Qness 10 / 60 A+

BrinellVickersde bancada

Introdução
O Qness 10/60 A+ integra ensaios automatizados Vickers, Knoop, Brinell e opcionalmente Rockwell com microscopia num único sistema de laboratório. A variante A+ acrescenta câmara de imagem de amostra integrada, posicionamento XYZ de precisão e sequências de ensaio não assistidas de alto rendimento. A integração com a plataforma IoT da Verder Scientific permite monitorização remota, notificações em tempo real e atualizações automáticas de software.

Vantagens do produto

• Ampla gama de forças de ensaio de 0,25 g a 62,5 kgf, cobrindo micro e macro
• Pacote Ready-to-Test com penetrador Vickers certificado ASTM + DAkkS e lentes 5x/20x/50x
• Torre motorizada dinâmica de 8 posições para trocas rápidas de ferramenta/lente
• Software Qpix Control2 com operação 3D intuitiva e geração de relatórios integrada

Principais características

• Ativação modular das funcionalidades de microscopia e análise Qpix INSPECT
• Ciclos de ensaio e análise totalmente automatizados e sem operador
• Controlo dos eixos XYZ com sistema de medição ótica direta do percurso (precisão de posição da mesa ±2 µm)
• Somente Variante A+: câmara de imagem da amostra integrada para aquisição automática de imagem (campo 52 x 39 mm)

Sistema ótico
Sistema de lentes desenvolvido pela QATM com iluminação Köhler e diafragma motorizado, fornecendo imagens de qualidade de microscópio para ensaios de dureza e documentação em altas ampliações. Conceito ótico suportando ensaios Brinell otimizados com lentes XLED dedicadas.

Microscopia e análise (funcionalidade Qpix INSPECT)

• Análise de fases: dimensionamento automático de objetos de imagem com resultados em percentagens ou valores nominais de superfície
• Determinação do tamanho de partículas: métodos de secção linear e circular com saída em tabelas e gráficos
• Medida de espessura de camada: medição semi-automática de camadas horizontais, verticais e radiais
• Medida de junta de solda: avaliação padronizada com modelos para espessura de garganta, reforço, penetração, avaliação automática OK/KO e geração de relatórios
• Imagens de alta resolução: HRI stitching para documentação de grandes áreas

Software e conectividade

• Qpix Control2: software para PC com elementos de controlo 3D, compatibilidade CAD e geração de relatórios integrada
• Integração Verder Scientific IoT: monitorização remota em tempo real, notificações ao vivo e atualizações automáticas de software
• Qconnect / Indústria 4.0: exportação para PDF, XML, CSV, Q-DAS, LIMS, OPC UA e outras interfaces

Métodos de ensaio e faixa de forças

• Métodos suportados: Vickers, Knoop, Brinell e Rockwell (opcional)
• Aplicação eletrónica de força totalmente automatizada cobrindo faixas micro e macro

Especificações técnicas

• Faixa de força: Qness 10 A+: 20 gf – 10 kgf (0,196 – 98,07 N); Qness 60 A+: 0,25 gf – 62,5 kgf (0,00245 – 612,92 N)
• Métodos: Vickers, Knoop, Brinell, Rockwell (opção)
• Sequência de ensaio: totalmente automatizada, controlo eletrónico da força
• Eixo Z: controlo dinâmico automatizado com CAS (Collision Avoiding System)
• Curso do eixo Z: 150 mm (opção 260 mm)
• Profundidade útil: 170 mm
• Posições de ferramenta: torre motorizada 8 posições (máx. 3 módulos de ensaio, máx. 7 lentes)
• Sistema de câmaras: 5 MP CMOS cor USB 3.0 (principal); câmara de amostra (A+): 5 MP CMOS cor USB 3.0; FOV amostra 52 x 39 mm
• Sistema ótico: microscópio vertical com iluminação Köhler; diafragma motorizado
• Lentes: XLED 2x, 2.5x, 5x, 10x, 20x, 50x, 100x (XLED otimizado para Brinell)
• Campo de visão (consoante lente): aprox. 0,074 x 0,055 mm (100x) a 2,80 x 2,10 mm (XLED 2)
• Bigorna / mesa XY: mesa de cruz automática; dimensão padrão 150 x 120 mm (opção 300 x 120 mm)
• Percursos (X/Y): padrão X 150 mm / Y 150 mm (opção X 300 mm)
• Precisão de posicionamento (mesa): ±2 µm
• Elementos de controlo: paragem de emergência, botão Start, joystick X/Y/Z
• Software: Qpix Control2 (PC)
• Peso máximo da peça: 50 kg
• Peso do dispositivo (base): aprox. 60 kg
• Equipamento incluído: penetrador Vickers (ASTM + DAkkS); lentes 5x, 20x, 50x (Ready-to-Test)
• Interfaces: USB 3.0 (mais USB para câmaras)
• Alimentação: 100–240 V ~ 1 / N / PE, 45–65 Hz
