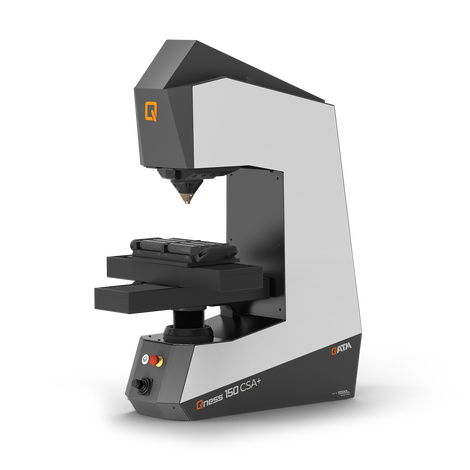

Durômetro Rockwell Qness 150 CSA+

de bancadaautomáticomotorizado

Introdução
O Qness 150 CSA+ combina a versatilidade de um durômetro totalmente automático com a velocidade dos ensaios Rockwell. Uma mesa XY totalmente automática assegura medições de dureza de alta precisão para testes em série e progressivos totalmente automatizados em peças com alturas de ensaio idênticas; também permite testes individuais.

Vantagens do produto

• Ampla faixa de forças de ensaio: 1 kg – 250 kg
• Controlo automático em 3 eixos (XYZ)
• Tempos de ciclo curtos para ensaios em série
• Capacidade para ensaios com amostras idênticas
• Estrutura robusta em aço soldado
• Altura da mesa de ensaio motorizada e ajustável continuamente

Visão geral / Projeto
Aplicação de força controlada de 1 kg a 250 kg com sistema de medição direta de profundidade (resolução 0,05 μm). Suporte inferior removível para acesso a pontos de difícil alcance, coberturas em chapa e iluminação LED integrada para facilitar o posicionamento.

Operação & Automação
Ciclo de ensaio totalmente automático com aplicação eletrónica da força e controlo em malha fechada. Mesa XY totalmente automática de alta precisão com joystick externo para controlo dos eixos. Área útil 180 x 200 mm; curso X 220 / Y 220 mm. Joystick dinâmico controla os três eixos (XYZ).

Software & Conectividade
Software QPIX CONTROL 2 de nova geração para ensaios de dureza (imagens 3D, interface intuitiva). Todos os aparelhos QATM com QpixControl2 e QpixT2 integram-se na plataforma IoT da Verder Scientific para acesso remoto, monitorização em tempo real, notificações, backups simplificados e atualizações automáticas e gratuitas do software.

Funcionalidades IoT / Qconnect

• Monitorização em tempo real dos equipamentos
• Notificações e alertas em direto
• Backups simplificados de dispositivos e frotas
• Atualizações de software automáticas e gratuitas
• Interfaces Qconnect: REPORT, PRINT, PDF, XML, CSV, TXT, WORD, EXCEL, AUTO EXPORTER, MAIL, Q-DAS, AMS IE, IOT, LIMS, OPCUA, PCI IE (ERP, ORACLE, SAP)

Medição & Imagem
As versões CSA+ padrão incluem uma câmara de amostra a cores de 5 megapixels para documentação da superfície da mesa. A profundidade de indentação é medida diretamente por um sistema de medição de profundidade HEIDENHAIN montado no eixo do penetrador para evitar imprecisões por deformação do sistema.

Apoio & Segurança
Motor de indução de alto desempenho que fornece força de aperto adaptada automaticamente ao método de ensaio e superior à força de ensaio para garantir aperto seguro. Cabeça de aperto removível reduz tempos de paragem para retooling e facilita o acesso a contornos complexos.

Normas / Métodos de ensaio (excerto)
DIN EN ISO 6508, ASTM E-18

Normas - Rockwell
HRA - HRV | HR15-N/T/W/X/Y | HR30-N/T/W/X/Y | HR45-N/T/W/X/Y

Vídeo do produto
Vídeos do produto disponíveis que demonstram as variantes Qness 150 CS / ECO e modos de operação.

Especificações técnicas

• Faixa de forças de ensaio: 1 - 250 kg (9.81 - 2450 N)
• Posições de ferramenta: 1
• Software: QPIX CONTROL 2
• Ajuste de altura: motorizado
• Altura de ensaio: 140 mm
• Profundidade de garganta: 238 mm
• Mesa de ensaio: 180 x 200 mm
• Curso: X 220 / Y 220 mm
• Peso máximo da peça: 100 kg
• Peso do dispositivo base: 140 kg
• Sistema operativo / Disco: Windows 10 IoT / 128 GB SSD
• Portos: 1x RJ45 (Ethernet)
• Sequência de ensaio: totalmente automatizada / aplicação eletrónica da força
