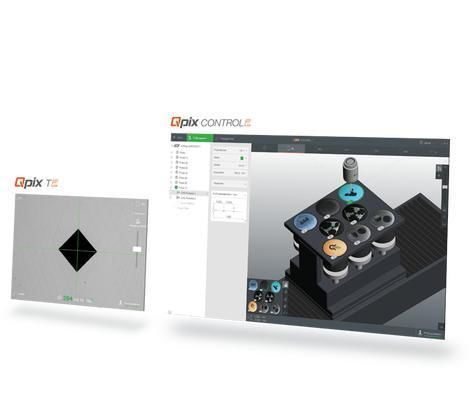

Software de análise de materiais Qpix Control2

Visão geral
O Qpix Control2 é um software de ensaio de dureza de próxima geração que oferece gestão de amostras, imagem ao vivo e 3D‑Smartview. Desenvolvido com feedback de clientes para garantir facilidade de uso, fornece movimento controlado da cabeça de ensaio com ajuste automático de altura e medição sem contato, integração total dos suportes de amostra Qness, compatibilidade CAD para imagem 3D de componentes e diversos elementos de controlo 3D e ângulos de visualização.

Adequado para

• Qness 60 A / A+ EVO
• Qness 150 A / A+
• Qness 250 / 750 / 3000 A / A+
• Qness 250 / 750 CA / CA+

Principais características

• 3D Smartview: múltiplos elementos de controlo 3D e ângulos de visualização facilmente compreensíveis
• Tecnologia CAS (Collision Avoidance System): gera cálculos de pré‑visualização 3D de todos os movimentos para proteger componentes mecânicos
• Cabeça de ensaio controlada com ajuste automático de altura e medição sem contacto
• Compatibilidade CAD para imagem 3D de componentes
• Integração total dos suportes de amostra Qness e movimento automático da máquina até à altura do suporte
• Captura automática de imagem das amostras (antes e depois das sequências de ensaio)

Fluxo de operação — 3 passos até ao resultado

• 1. Carregar amostras: a máquina desloca‑se automaticamente para a altura do suporte e captura automaticamente uma imagem da amostra
• 2. Carregar linha: SRS (Speedy Row Set‑up) — arraste a linha de pontos de ensaio para a posição desejada; Auto‑Snap corrige automaticamente o ponto de partida
• 3. Iniciar sequência de ensaio: executada de acordo com as normas aplicáveis de ensaio de dureza

Funções seriais e de dados

• Gestão de múltiplas amostras: tratar várias amostras ao mesmo tempo, incluindo tipos mistos num mesmo molde
• Gestão de modelos: apresentação gráfica dos modelos armazenados com descrições detalhadas e orientadores selecionáveis
• Optimum Stop e modos de ensaio que poupam tempo (ex.: 'Completar todas as indentacoes - depois avaliar')
• Gestão profissional de dados: protocolo e apresentação configuráveis, opções de estruturação para dados de itens de ensaio armazenados e conteúdo de exportação/protocolo configurável
• Gestão avançada de blocos de ensaio e Qness Calibration Manager com lembretes para verificações e fácil adição de resultados a perfis estatísticos

Funções especializadas

• Ferramentas para amostras de soldadura: testes de linhas poligonais, marcação e círculos guia para posicionamento preciso em zonas afetadas pelo calor
• Funções de sinterização: agrupamento de pontos de ensaio para calcular médias e eliminação de anomalias em perfis de dureza
• Cálculo preditivo de pontos de ensaio: mostra o tamanho de indentação esperado e avisa quando os pontos estão demasiado próximos
• Função de imagem panorâmica: imagens nítidas de peças muito pequenas a muito grandes; captura automática programável

Opções inteligentes / Especificações técnicas

• Reconhecimento de arestas: correção fina automática da posição usando modelos de programa e o módulo de reconhecimento de arestas
• Varredura de contorno: a lente de medição digitaliza contornos e armazena dados para programação automática de pontos de ensaio a distâncias selecionadas
• Mapeamento 2D/3D: representação gráfica colorida da distribuição de dureza por segmentos ou superfícies inteiras; vistas 3D rotacionáveis livremente
• Nome / modelo do software: Qpix Control2
• Collision Avoidance System (CAS) para pré‑cálculo de movimentos
• Ajuste automático de altura da cabeça de ensaio e medição sem contacto
• Compatibilidade CAD e suporte para imagem 3D de componentes
• Imagem panorâmica para câmaras de amostra e de medição; captura programável antes/depois
• Gestão de modelos com apresentação gráfica e guias selecionáveis
• Funções seriais: manuseio múltiplo de amostras, Speedy Row Set‑up (SRS), Auto‑Snap, Optimum Stop
• Gestão de dados: formatos de protocolo e exportação configuráveis, integração em perfis estatísticos
• Módulos opcionais: Edge Recognition, Contour Scan, 2D/3D Mapping
• Suporte a ensaios especializados: ferramentas para amostras de soldadura, funções de sinterização, cálculo preditivo de indentação
• Compatível com os durômetros da série Qness (ver lista 'Adequado para')
