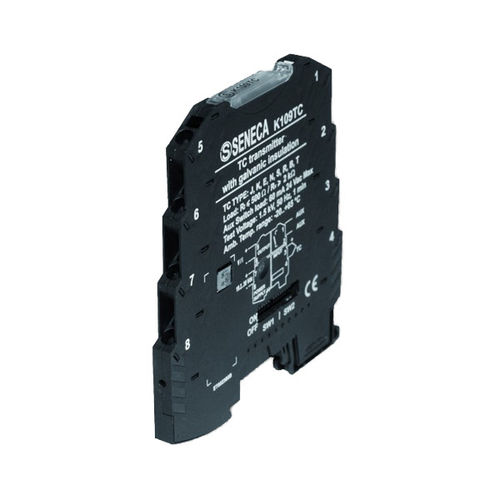

Conversor de sinal K109TC

ERTpara termopargalvânico

O K109TC é um conversor para Termopares TCs (J, K, E, N, S, R,B,T) e fornece um sinal de saída padrão mA/V. Além disso, possui um limiar configurável (relé) que pode gerar um alarme ou pode ser utilizado como um termostato. É completamente configurável através de dip switches/trimmer. Um isolamento galvânico de 3 vias entre os circuitos de alimentação // entrada // saída assegura a integridade dos seus dados. Descrição: - Conversor de termopar com limiar ajustável Entrada: - Termopar tipo B, E, J, K, R, S, T, N (ITS-90), amplitude mínima de 100 °C Saída: - corrente 0/4..20, 20..4/0 mA; tensão 0..5/10, 10..0, 1..5 Vdc Alimentação eléctrica: - 19,2...30 Vdc Saída auxiliar: - SSR para disparo de alarme configurável Consumo máximo: - 24 mA Isolamento: - 1,5 kVac, 3 vias Resolução: - 14 bit Classe de precisão: - 0,1% Técnica de alimentação: - direta no terminal de mola ou distribuída com conetor K-BUS Dimensões: - 6,2 x 93,1 x 102,5 mm
