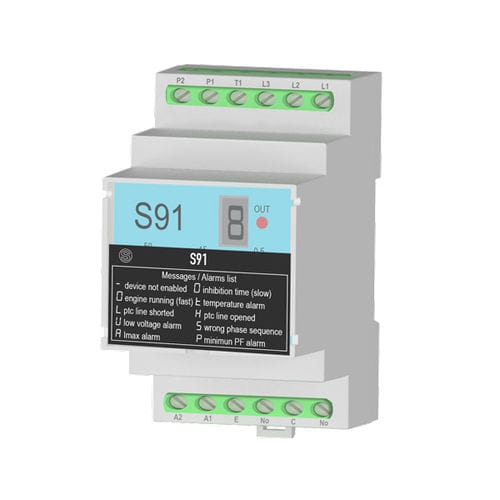

Relé de proteção de corrente S91

de tensãode temperaturade falta de fase

O S91 é um dispositivo de proteção para motores eléctricos. Permite a deteção de sequência de fases incorrecta ou falha de fase, consumo excessivo de corrente, funcionamento em vazio com medição do fator de potência. O dispositivo tem uma entrada para PTC (termistor com coeficiente de temperatura negativo) para proteger o motor de sobreaquecimento e uma entrada de ativação para arranque do motor. O S91 funciona em 3 modos de funcionamento: medição monofásica ou trifásica, gama de corrente máxima de 5 ou 16 A, funcionamento com ou sem PTC. Modelo disponível para alimentação 230V (S91), e modelo para alimentação 380V (S91-400). Principais aplicações: - Proteção de bombas monofásicas ou trifásicas contra eventuais bloqueios do rotor e sobreaquecimento - Deteção de rutura de dispositivos de transmissão mecânica, por exemplo, correias ou correntes, e proteção contra o bloqueio do sistema de transmissão. Tensão suportável - 2,5 kV Tensão suportável de impulsos - 4 kV Medição de corrente - direta até 16 A ou por transformador amperométrico Medição de tensão - Tensão nominal máxima 660 Vac Funções / Parâmetros geridos - Avisos de temperatura Fator de potência Corrente máxima Tensão mínima Falha de fase Interruptor de seleção frontal - modos de funcionamento do controlo motor/temperatura Interruptor de ajuste frontal - Tempo de auto-arranque Inibição Intervenção Fator de potência mínimo Corrente máxima Tipo de saída - 1 relé SPDT - 250 Vac Display - Informação de alarme, rotação do motor, linha do sensor PTC Temperatura de funcionamento - -20..+65°C Caixa - Material UL94 VO, cor cinza. Terminais - Terminais de parafuso passo 7,5 mm; secção < 2,5 mm2, comprimento < 30m Dimensão LxHxD - 53,5 x 73 x 90 mm Peso - 250 g Montagem - Barra de carril DIN 35mm IEC EN60715 Certificações - CE Normas - EN 61000-6-4, EN 61000-6-2, EN 61010-1
