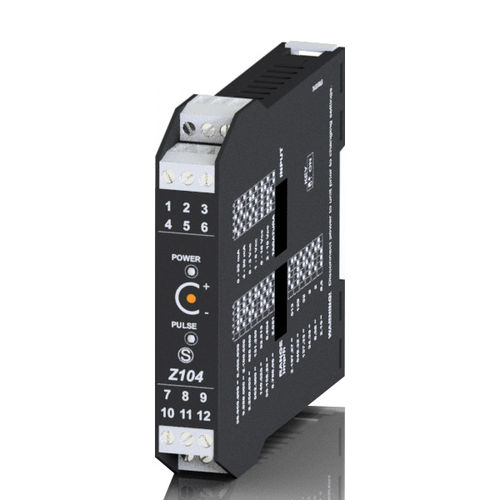

Conversor-isolador de sinal Z104

de frequênciade potênciaprogramável

O Z104 permite a conversão do sinal de entrada de corrente ou tensão numa série de impulsos com duração constante. Uma utilização típica é quando, com um medidor de caudal com uma saída analógica (exemplo 4-20mA), o caudal deve ser totalizado. A saída é programável numa gama de 1 impulso a cada 2 horas até 10 KHz. Um isolamento galvânico de 3 vias entre os circuitos de alimentação // entrada // saída assegura a integridade dos seus dados. Descrição: - Isolador / conversor de CC para frequência Alimentação eléctrica: - 19..40 (opção 9..30) Vdc, 19..28 Vac Isolamento: - 1.500 Vac Entrada: - Corrente 0..20, 4..20 mA; tensão 0..5, 1..5, 0..10, 2..10 Vdc Saída: - Transístor npn de coletor aberto 30 Vdc 300 mA; relé reed30 Vdc/ac 100 mA, frequência máxima 10 kHz Precisão: - 0,2%
