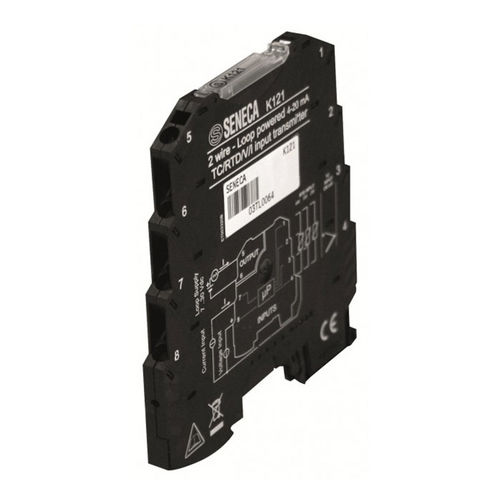

Conversor analógico K121

de sinaluniversalalimentado por loop

O K121 suporta sinais de entrada de Cu50, Cu100, Pt100, Pt500, Pt1000, Ni100, Ni120, Ni1000, TC J, K, R, S, T, B, E, N, L, potenciómetro, sinais de tensão com escalas de ± 30 V e ± 150 mV e corrente (± 24 mA). O instrumento também adquire entrada de potenciómetro com resistência entre 500 Ω e 10 K Ω e resistências até 1760 Ω. O K121 apresenta um tempo de resposta reduzido de apenas 140 ms para entrada de corrente e tensão e menos de 620 ms para outras entradas. A classe de precisão é de 0,1% e a conversão de medição é de 16 bits. O K121 tem certificação ATEX II 3G Ex nA IIC T4 Gc X (gás) e II 3D Ex tc IIIC T135°C Dc X (pó). Troca a quente - Sim Consumo máximo de energia - 24 mA Dissipação máxima de energia - < 660 mW Isolamento - 1,5 kVac (2 vie) LED de estado - Anomalia Alarme Classe de exatidão - 0,1% Tipo de entrada - Cu50, Cu100 Pt100, Pt500, Pt1000 Ni100, Ni120, Ni1000 TC J, K, R, S, T, B, E, N, L; impedância de entrada 10 MΩ Potenciómetro: 500 Ω..100 kΩ Tensão: -150..+150 mV; impedância de entrada 10 MΩ Tensão: -30..+30 V; impedância de entrada 200 kΩ Corrente: -24...+24mA; impedância 40Ω Resistência 0...+400 (1.760) Ω Canal de saída - Corrente 4-20 mA (passivo) Filtro - Adicional para estabilização da leitura Funções especiais - Compensação da junta fria Filtro inserível Inversão de saída Conversão A/D - 16 bit Desvio térmico - <120 ppm/K Ligação - 8 grampos de mola Rejeição - 50 ou 60 Hz (programável) Programação - CONFIGURAÇÃO FÁCIL Técnica de isolamento - Digital / Optoacoplador Processamento - Cálculo de ponto flutuante de 32 bits Grau de proteção - IP20 Caixa - PBT, nero Dimensão (LxAxP) - 6,2x93,1x102,5 mm Peso - 45 g Temperatura de funcionamento - -20..+65°C Norma - CE Normas - EN 61000-6-4, EN 61010-6-2, EN 61010-1
