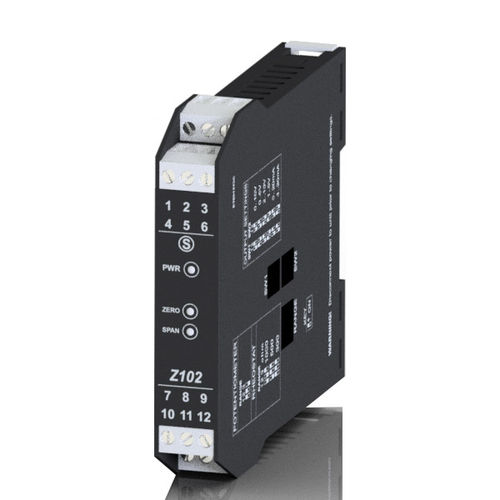

Conversor-isolador de sinal Z102

galvânico

O Z102 é um módulo conversor que aceita sinais de entrada para medição de resistência com ligação a reóstato (2 fios) e potenciómetro (3 fios). O Z102 tem uma saída analógica isolada, com saída de corrente (com ligação ativa ou passiva). Através de dip-switches, a gama de sinais de saída pode ser selecionada (0...20 mA, 4...20 mA, 0...5 V, 1...5 V, 0...10 V e 2...10 V). O módulo tem uma indicação de presença da fonte de alimentação na parte frontal, LED de diagnóstico e isolamento galvânico de 3 pontos de alimentação/entrada/saída de 1500 Vac. DADOS TÉCNICOS Descrição: - Isolador / conversor potenciométrico para DC Entrada: - reóstato de 2 fios, 0..300/500, 0..1000 Ω, potenciómetro de 3 fios, 200 Ω..1 MΩ Saídas: - corrente 0/4..20 mA; tensão 0/1..5, 0/2..10 V Classe de precisão: - 0,2% Alimentação eléctrica: - 19..40 Vdc, 19..28 Vac Isolamento: - 1.500 Vac
