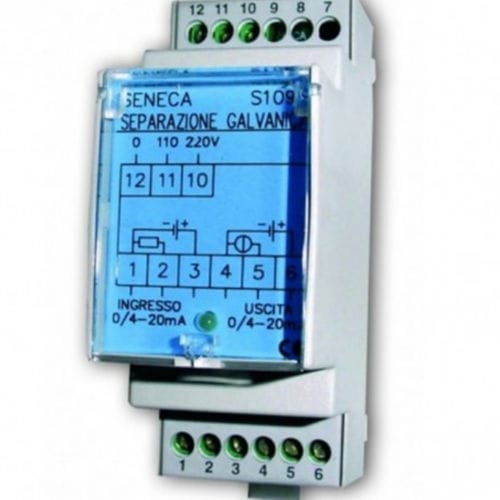

Conversor de sinal analógico S109S

de isolamento galvânico

O S109S é um conversor de sinal e uma fonte de alimentação com separação galvânica para circuitos de corrente 0-20 mA e 4-20 mA. Permite alimentar tanto o circuito de entrada como o de saída com tensão de 24 Vdc. O S109S está disponível com alimentação principal de 115 Vca e 230 Vca. A tensão de isolamento entre os circuitos de entrada e de saída é de cerca de 2.000 Vdc, a elevada precisão e linearidade são garantidas graças a um optoisolador linear para separar os sinais. O S109S possui uma caixa de carril em 2 módulos DIN, em noryl auto-extinguível; para ser colocado numa barra de 35 mm (DIN 46277). É largamente utilizado no isolamento de sinais de medição entre transdutores em instrumentação de campo e de aquisição. Descrição: - Fonte de alimentação em anel de 4-20 mA com isolamento galvânico Fonte de alimentação: - 115 / 230 Vac ± 10%, 50-60 Hz Consumo: - 1,5 VA Isolamento: - 3.500 Vac (fonte de alimentação/circuitos de sinal); 1.500 Vac (entrada/saída) Entrada: - 0..20, 4..20 mA (impedância de 100 Ohm) Saída: - 0..20, 4..20 mA (impedância de loop) Temperatura de funcionamento: - - 10 / + 60 °C Dimensões (w x h x d): - 35 x 95 x 72 mm
