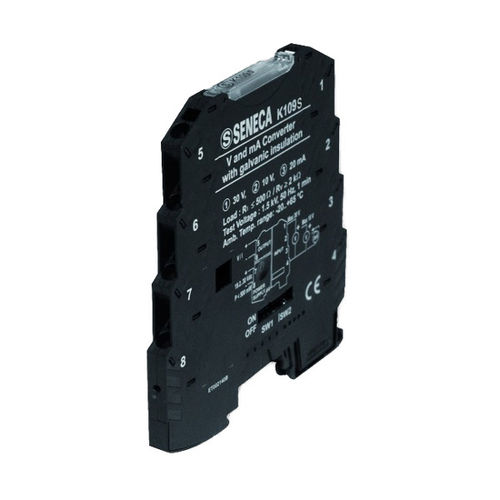

Conversor de sinal K109S

4–20 mAcom 1 saída analógicacom1 entrada analógica

O K109S é um dispositivo que aceita sinais mA/V capazes de os converter em sinais padrão mA/V. O dispositivo também pode alimentar todos os sensores de 2 fios e todos os parâmetros são configuráveis através de dip-switches. A ligação da fonte de alimentação está disponível nos terminais ou um conetor especial (K-BUS) permite uma distribuição da fonte de alimentação aos módulos através de um conetor bus. Um isolamento galvânico de 3 vias entre os circuitos de alimentação // entrada // saída assegura a integridade dos seus dados. Descrição: - Conversor V / I com alimentação para transdutores de 2 fios Entrada: - corrente 0/4..20 mA (fonte de alimentação do circuito); tensão 0..10, 2..10, 0..5, 1..5 V Saída: - corrente 0/4..20, 20..4/0 mA; tensão 0..5/10, 10..0, 1..5 Vdc Alimentação eléctrica: - 19,2...30 Vdc Consumo máximo: - 23 mA, 45 mA (alimentação auxiliar) Isolamento: - 1,5 kVac, 3 vias Resolução: - 14 bit Classe de precisão: - 0,1% Técnica de alimentação: - direta no terminal de mola ou distribuída com conetor K-BUS Dimensões: - 6,2 x 93,1 x 102,5 mm Alimentação auxiliar: - 17...20 V em 3 terminais Funções especiais: - inversão de escala, extração de raiz quadrada, linearização de tanques
