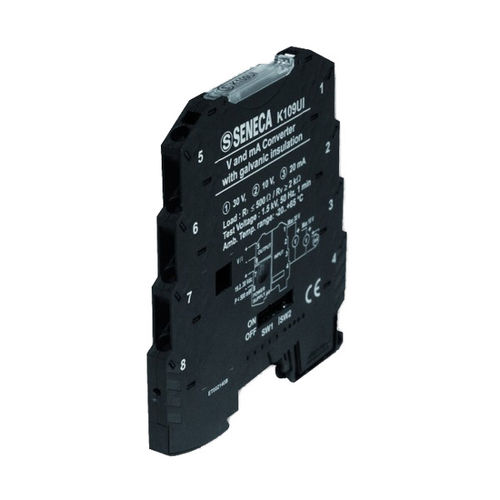

Isolador de sinal galvânico K109UI

de correntede tensão

O K109UI foi concebido para aceitar uma entrada de sinal de processo de corrente ou tensão padrão de canal único e fornecer uma saída de tensão ou corrente única e isolada. Tem uma capacidade de linearização "Tank" concebida para utilização em aplicações de tanques cilíndricos horizontais e uma função "SQRT" para aplicações relacionadas com o caudal, todas elas facilmente configuráveis através de interruptores DIP. O K109UI, montável em calha DIN, oferece conetividade K-BUS opcional, permitindo poupanças adicionais de tempo e de cablagem através da interligação das ligações da fonte de alimentação nominal de 24V CC. Descrição: - Conversor analógico com isolador galvânico Entrada: - corrente 0/4..20 mA; tensão 0..15, 0..30, 0..10, 2..10, 0..5, 1..5 Vdc Saída: - corrente 0/4..20, 20..4/0 mA; tensão 0..10, 2..10, 0..5, 1..5 Vdc Alimentação eléctrica: - 19,2...30 Vdc Consumo máximo: - 22 mA Isolamento: - 1,5 kVac, 3 vias Resolução: - 14 bit Classe de precisão: - 0,1% Técnica de alimentação: - Direta sobre terminal de mola ou distribuída com conetor K-BUS Dimensões: - 6,2 x 93,1 x 102,5 mm Função especial: - inversão de escala, extração de raiz quadrada, linearização de tanques de cilindros
