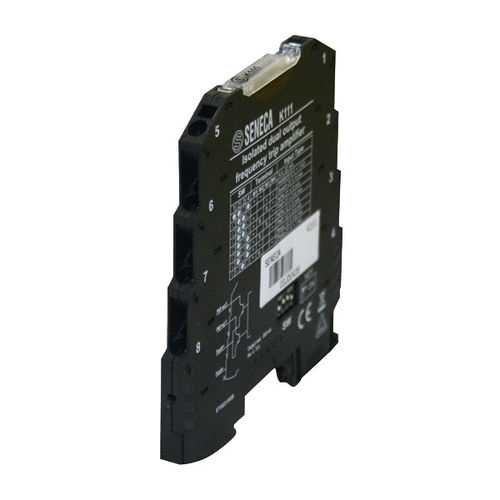

Divisor de frequência K111D

de impulsospara movimentação

O K111D é um divisor de frequência (capaz de lidar com até 256 impulsos na entrada) com a função de repetidor de sinal de entrada. Tem uma fonte de alimentação isolada e estabilizada e um LED frontal para o estado da alimentação e das saídas. O isolamento galvânico para sinais provenientes de sensores On/Off é de 1.500 V. O módulo aceita vários tipos de sinais de entrada, com frequência até 20 kHz, selecionáveis para sensores de 2/3 fios: NPN 12/24V, PNP, PNP 12/24V, impulso fotoelétrico, contacto IEC 1131-1, Namur, Reed. As 2 saídas independentes são saídas PNP de alta corrente (até 200 mA) com proteção interna contra curto-circuitos. Podem também ser configuradas em modo divisor ou repetidor. O módulo pode ser configurado através do PC utilizando o conversor S117P1 ou através de um interrutor DIP. Alimentação em pinças laterais - Sim Fonte de alimentação do sensor - Sim, tensões disponíveis 8V±0,6V, 12±1V, 22V±2V, corrente máx. 22 mA Troca a quente - Sim Corrente máxima absorvida - < 25 mA Dissipação máxima de energia - 500 mW Conversão A/D - 14 bit Rejeição - 50 - 60 Hz LED - Fonte de alimentação, estado das saídas Configuração - via software (EASY SETUP), via interrutor DIP Filtro de entrada - Pode ser ativado com frequência de corte programável Isolamento - 1,5 kVac (2 vias, entrada // saída) Técnica de isolamento - Digital / Optoacoplador Elaboração - Cálculo em ponto flutuante de 32 bits Porta de comunicação - 1 conetor frontal de 4 pinos, passo 2,54 mm Classe de exatidão - 0,1% Funções especiais - Funcionamento direto Repetidor Divisor de frequência Medição média numa janela de N impulsos (N<=256) Ligação - Mola e/ou Bus Canal de entrada - 1 Tipo de entrada - Contacto mecânico, contacto IEC 1131.2 (tipo 1), Namur (DIN 19234, EN 60947-5-6),
