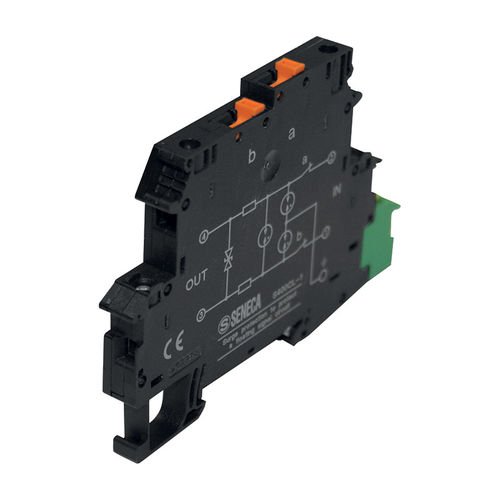

Proteção contra sobretensão S400CL-1

O S400CL-1 é uma proteção contra sobretensões para aparelhos de medição, controlo e regulação. O dispositivo está equipado com blocos de terminais com proteção multiestágio, ligações de parafuso e um seccionador. O S400CL-1 pode ser utilizado em circuitos binários e analógicos, tais como sinais de impulsos 0-10Vdc e circuitos de corrente 0/4..20mA. Tensão de funcionamento máxima permitida UC - 30 VDC / 21 VAC Corrente de teste de relâmpagos Iimp (10/350) μs - Núcleo - terra - 500 A Corrente nominal IN - 300 mA (40 °C) Fusível de reserva max. - 315 mA Corrente de pico de descarga nominal In (8/20) μs - Núcleo - núcleo / núcleo - terra - 5 kA / 5 kA Corrente de pico total (8/20) μs - Núcleo - terra - 10 kA Limiar da tensão de saída a 1 kV / μs - Núcleo - núcleo / núcleo - terra - ≤ 45 V / ≤ 650 V Tensão residual no núcleo de entrada - núcleo - ≤ 45 V Nível de proteção UP C2 ( 10kV / 5 kA ) - Núcleo - núcleo / núcleo - terra - ≤ 55 V / ≤ 650 V Tempo de resposta TA Núcleo - núcleo / núcleo - terra - ≤ 1 ns / ≤ 100 ns Frequência de corte (3dB) simétrica num sistema de 150 Ω - tip. 2 MHz Resistência por trajeto - 3,3 Ù ±20% Gama de temperaturas - -40 °C...+85 °C Classe de inflamabilidade de acordo com UL 94 - V0
