Módulo de potência SiC THWT30F10030C9EUR

ACDC

Visão geral do produto

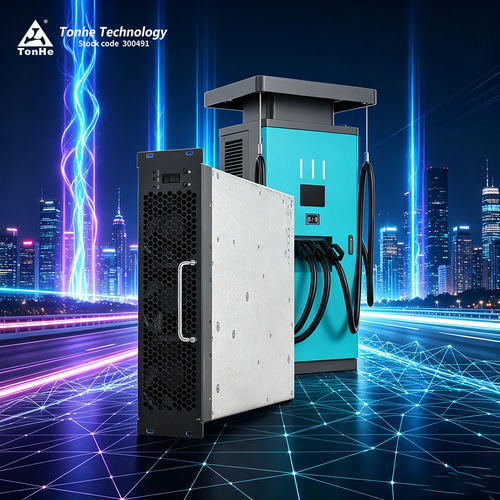

O THWT30F10030C9EUR é um módulo de alimentação de carregamento DC rápido de 30 kW da Tonhe, projetado para estações de carregamento comerciais. Certificado UL, é otimizado para alta densidade de potência, ampla faixa de entrada e comportamento de saída em potência constante, adequado para conjuntos de carregadores industriais.

Vantagens principais

• Modo de potência constante em ampla faixa de tensão DC (padrão 300–1000 VDC; comportamento constante indicado a partir de 250 VDC)
• Alta eficiência de conversão de pico (documentada ≥96 %, secções indicam até ≥97,5 %)
• Consumo em standby muito baixo: <10 W
• Baixa distorção harmônica total (THD ≤5 %) e alto fator de potência de entrada (≥0,99)
• Ampla faixa de temperatura de operação (faixas especificadas: -40 ℃ a +75 ℃ / -30 ℃ a +70 ℃ dependendo da linha)

Especificações técnicas (resumo)

• Modelo: THWT30F10030C9EUR
• Marca: Tonhe
• Entrada AC: 480 VAC nominal, trifásica (sem neutro), faixa 432–528 VAC, 60 Hz
• Proteções de entrada: sobretensão 531–543 VAC, subtensão 323–335 VAC
• Potência de saída DC: 30 kW nominal
• Faixa de tensão de saída: 200–1000 VDC (potência constante padrão 300–1000 VDC; 30 kW constante indicado para 250–1000 VDC)
• Faixa de corrente de saída: 0,5–120 A
• Eficiência de pico: ≥96 % (secções indicam até ≥97,5 %)
• Soft start: ≤3 s; curto-circuito: proteção com autorrecuperação
• Precisão regulação tensão: ≤±0,5 %; regulação corrente: ≤±1 %
• THD: ≤5 %; desequilíbrio de compartilhamento de corrente: ≤±5 %

Mecânica & ambiente

• Dimensões (sem alça): 437,5 × 300 × 84 mm (C × L × A)
• Peso: ≤20 kg
• Refrigeração: por ventilador
• Consumo em standby: <10 W
• MTBF: 500.000 horas
• Temperatura de operação: faixas indicadas -40 ℃ ~ +75 ℃ ou -30 ℃ ~ +70 ℃ dependendo da variante
• Humidade relativa: ≤95 % (sem condensação); altitude: ≤2000 m (derating acima de 2000 m)

Comunicação & operação

• Interface: barramento CAN para monitoramento, ajuste de parâmetros e controlo de estado
• Detalhes CAN: taxa típica 125 kbs e nível CAN 5 V
• Endereçamento e operação local: ecrã digital e teclas de operação
• Instalação: suporta montagem horizontal, lateral ou invertida; opções de painel frontal personalizadas disponíveis

Centro de produção & teste
A Tonhe Technology opera linhas certificadas ISO9001 e IATF16949 com processos SMT, soldagem, envelhecimento e montagem automática para produção em massa. Um laboratório EMC reconhecido pela CNAS e equipamento de teste completo (câmara semi-anequica 3 m, analisadores de potência, câmaras climáticas, cargas DC, sistemas de teste de imunidade transitória) suportam validação funcional e EMC.

Certificações & embalagem
A documentação do produto refere certificações UL, CE, TUV e sistemas de qualidade. A embalagem é adaptada para amostras (expresso) e envios em contentor por mar/air; prazos variam conforme quantidade (ex.: amostras ≈7 dias; encomendas maiores mediante coordenação).

Perguntas frequentes (selecionadas)

• P: Qual protocolo de comunicação é usado? R: CAN; taxa típica 125 kbs, nível CAN 5 V.
• P: Suporta encapsulamento/colagem? R: Sim, a série suporta preenchimento com resina.
• P: Quais orientações de montagem são possíveis? R: Horizontal, lateral ou invertida; opções de painel frontal disponíveis.
• P: Tempo típico de entrega? R: Disponibilidade de amostras e prazos de produção variam com a quantidade; amostras pequenas frequentemente ≈7 dias.
• P: Garantia? R: Garantia padrão normalmente 12 meses após envio, suporte online e on-site conforme contrato.
