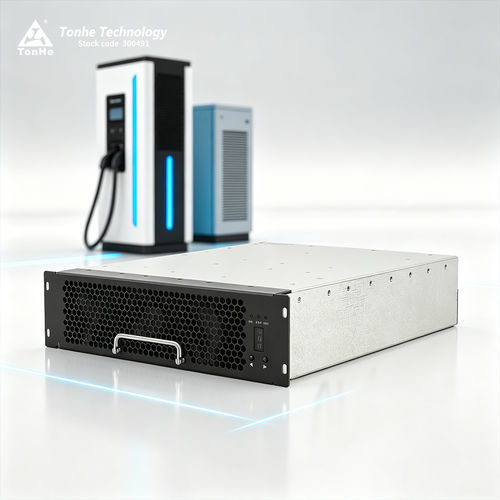

Módulo de carga VE TH30F10025C7E-WT

CC

Resumo do produto
O TH30F10025C7E-WT é um módulo AC/DC retificador para estações de carregamento de veículos elétricos. Fornece potência nominal de 30 kW, suporta entrada trifásica de quatro fios (3~ + PE) e ampla faixa de potência constante de 250–1000 VCC. Refrigeração por ar inteligente (ventoinha) com modos selecionáveis. Comunicação CAN para configuração e controlo e interação com o BMS do veículo.

Introdução do produto
Projetado para carregamento rápido: aceita 270–490 VAC (tensão de linha trifásica) e entrega 30 kW constantes na faixa 250–1000 VCC. Modos de ventoinha normal e silencioso; CAN (125 kb/s típico); bloqueio de carregamento sem BMS compatível.

Vantagens do produto

• Ampla faixa de potência constante: 250–1000 VCC
• Consumo em espera muito baixo: <10 W
• Baixa distorção harmónica total (THD): ≤5%
• Ampla faixa de temperatura de operação: -30℃ a 75℃
• Alta eficiência de conversão (pico): ≥96%

Desempenho paramétrico (resumo)
Modelo: TH30F10025C7E-WT

Entrada AC:

• Tensão nominal: 380 VAC (trifásico); faixa de operação 270–490 VAC
• Frequência: 50±5 Hz
• Fator de potência: ≥0,99
• Proteções sobre/subtensão: 490±10 VAC / 270±10 VAC

Saída DC:

• Potência nominal de saída: 30 kW
• Faixa de tensão de saída: 50–1000 VCC (potência constante 250–1000 VCC)
• Faixa de corrente de saída: 0,5–120 A
• Eficiência pico: ≥96%
• Partida suave: 3–8 s
• Proteções: curto‑circuito com rollback automático; precisão regulação tensão ≤±0,5%; regulação corrente ≤±1%; desequilíbrio partilha corrente ≤±5%

Ambiente de operação

• Temperatura de trabalho: -30℃ a 75℃
• Humidade relativa: ≤95% (sem condensação)
• Altitude: ≤2000 m (derating acima)

Características do produto

• Método de arrefecimento: ventoinha, modos selecionáveis
• Consumo em espera: <10 W
• Comunicação: CAN (baud típico 125 kb/s, nível 5 V)
• Configuração de endereço: ecrã digital e teclas
• Dimensões do módulo: 437,5 × 300 × 84 mm (C × L × A)
• Peso: ≤15 kg
• MTBF: 500 000 horas

Produção & capacidades de teste
Fabrico conforme ISO9001 e IATF16949 com linhas SMT e montagem automatizadas. Testes internos: câmara EMC semi‑anequica 3 m, câmaras de temperatura/humidade, analisadores de potência e cargas DC/AC para validação do sistema de carregamento.

Certificados & embalagem
Certificações de gestão de qualidade: ISO9001, IATF16949. Certificações de produto referenciadas: CE/TUV. Embalagem/envio: expresso internacional para pequenas ordens; transporte marítimo/aéreo para encomendas volumosas.

FAQ (pontos principais)

• Protocolo de comunicação: CAN (baud típico 125 kb/s, nível 5 V)
• Encapsulamento com cola/resina: suportado para a série
• Instalação: horizontal, lateral ou invertida (personalização do painel frontal possível)
• Prazos: amostras/pequenas quantidades rápidos; encomendas grandes/personalizadas conforme produção
• Termos de pagamento: TT antecipado padrão; negociável para cooperação de longo prazo
• Garantia: 12 meses a partir do recebimento

Especificações técnicas

• Modelo: TH30F10025C7E-WT
• Marca: TonHe
• Entrada AC: 270–490 VAC, 3 fases, 50±5 Hz, PF ≥0,99
• Saída DC: 30 kW, 50–1000 VCC, 0,5–120 A
• Faixa potência constante: 250–1000 VCC a 30 kW
• Eficiência pico: ≥96%
• THD: ≤5%
• Consumo em standby: <10 W
• Temperatura de operação: -30℃ a 75℃
• Arrefecimento: ventoinha
• Dimensões: 437,5 × 300 × 84 mm
• Peso: ≤15 kg
• MTBF: 500 000 horas
