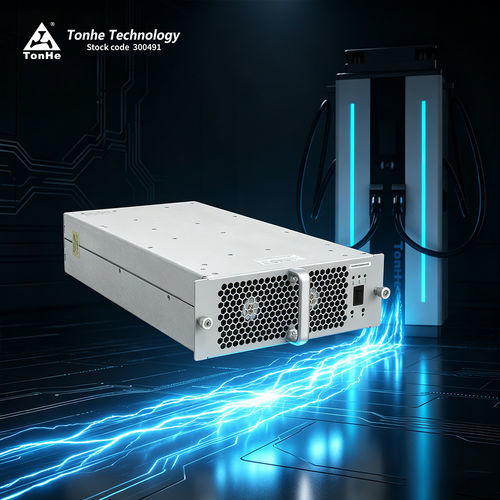

Módulo de potência SiC TH30F10030C8E-WT

ACDC

Breve introdução

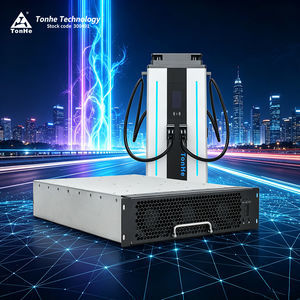

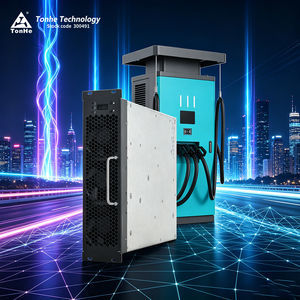

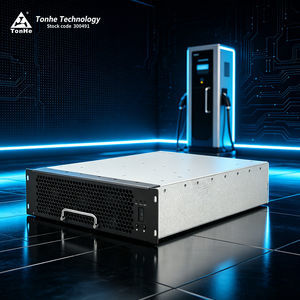

O TH30F10030C8E-WT é um módulo AC/DC de alta eficiência e alta densidade de potência desenvolvido pela Tonhe para estações de carregamento de veículos elétricos. Aceita entrada trifásica quatro fios (3Ø + PE), suporta faixa de entrada 285VAC–475VAC e fornece até 30kW (faixa utilizável em potência constante: 300–1000VDC). O módulo comunica‑se com o controlador principal via CAN bus para configuração de parâmetros, telemetria e controlo de estado.

Vantagens

• Ampla faixa de potência constante: 300–1000VDC
• Consumo em espera ultrabaixo: <10W
• Baixa distorção harmónica total (THD): ≤5%
• Ampla temperatura de funcionamento: -40℃ a +75℃
• Alto rendimento de conversão: pico ≥96%

Desempenho paramétrico (itens-chave)

• Modelo: TH30F10030C8E-WT
• Tensão de entrada AC nominal: 380Vac (trifásico, sem neutro); faixa 285–475Vac
• Frequência: 50±5Hz
• Fator de potência: ≥0.99
• Proteção sobretensão AC: 487±10Vac; subtensão: 270±10Vac
• Potência de saída DC nominal: 30kW
• Faixa de tensão de saída DC: 50–1000Vdc
• Faixa de corrente de saída DC: 0.5–100A
• Potência constante: para 300–1000Vdc saída constante 20kW (operação em potência constante na faixa especificada)
• Eficiência de pico: ≥96%
• Tempo de soft start: 3–8s
• Proteção contra curto‑circuito: proteção de autorrecuperação
• Precisão regulação tensão: ≤±0.5%
• Precisão regulação corrente: ≤±1%
• Desequilíbrio partilha de corrente: ≤±5%
• THD: ≤5%

Ambiente de operação

• Temperatura de trabalho: -40℃ a +75℃
• Humidade relativa: ≤95% (sem condensação)
• Altitude: ≤2000m (redução de potência acima de 2000m)

Características do produto

• Método de arrefecimento: refrigeração por ventilador
• Consumo em espera: <10W
• Protocolo de comunicação: CAN (CAN bus), taxa 125 kb/s, nível 5V
• Configuração/Endereço: ecrã digital com operação por teclas
• Dimensões (C×L×A): 460 × 218 × 84 mm
• Peso: ≤13 kg
• MTBF: 500.000 horas
• Montagem: horizontal, vertical lateral ou invertido (opções de personalização do painel frontal disponíveis)
• Potting (encapsulamento) opcionalmente suportado

Centro de produção e teste
Fabricado em instalações com certificações ISO9001 e IATF16949. Processos de produção incluem linhas SMT, soldagem por onda, revestimento e testes de envelhecimento. O centro de teste inclui laboratório EMC e equipamento abrangente para ensaios de carregadores e módulos.

Certificados & Exportação
Certificações da empresa e do produto incluem ISO9001 e IATF16949; módulos e carregadores possuem certificações como CE/TUV e são exportados para vários países.

Embalagem & Envio
Produtos embalados em proteção adequada para transporte marítimo, aéreo ou expresso. Pequenas encomendas normalmente por expresso; grandes envios por mar ou ar em contentor.

FAQ (selecionadas)

• P: Qual o protocolo de comunicação do módulo?
  R: CAN; taxa 125 kb/s; nível 5V.
• P: Os módulos suportam potting (encapsulamento)?
  R: Sim, as séries suportam potting mediante pedido.
• P: Quais orientações de instalação são suportadas?
  R: Horizontal, em pé lateral ou invertido; personalização do painel frontal disponível.
• P: Prazo típico de entrega?
  R: Varia com quantidade e personalização; exemplo orientativo: ~35 dias para grandes/custos personalizados; pequenas quantidades/amostras mais rápidas.
• P: Termos de pagamento?
  R: TT adiantado padrão; termos negociáveis para parcerias de longo prazo.
• P: Período de garantia?
  R: Garantia padrão de 12 meses a partir do recebimento.
• P: Serviço pós‑venda?
  R: Suporte online e on‑site conforme contrato; esquema de resposta 24 horas para casos de projeto.

Especificações técnicas

• Modelo: TH30F10030C8E-WT
• Marca: Tonhe
• Entrada AC: 380Vac nominal (trifásico); faixa 285–475Vac
• Frequência de entrada: 50±5Hz
• Fator de potência: ≥0.99
• Sobretensão de entrada: 487±10Vac
• Subtensão de entrada: 270±10Vac
• Potência de saída DC: 30kW
• Faixa tensão saída: 50–1000Vdc
• Faixa corrente saída: 0.5–100A
• Faixa potência constante: 300–1000Vdc (20kW constante na faixa especificada)
• Eficiência pico: ≥96%
• Tempo soft‑start: 3–8s
• Proteção curto‑circuito: autorrecuperação
• Precisão regulação tensão: ≤±0.5%
• THD: ≤5%
• Precisão regulação corrente: ≤±1%
• Desequilíbrio partilha corrente: ≤±5%
• Temperatura: -40℃ a +75℃
• Humidade relativa: ≤95% (sem condensação)
• Altitude: ≤2000m (derating acima)
• Arrefecimento: ventilador
• Consumo standby: <10W
• Comunicação: CAN
• Endereçamento: ecrã digital e teclas
• Dimensões: 460 × 218 × 84 mm
• Peso: ≤13 kg
• MTBF: 500.000 horas
