Módulo de carga para veículo elétrico THWT30F10030C9EUR

VECCCC rápido

Introdução do produto

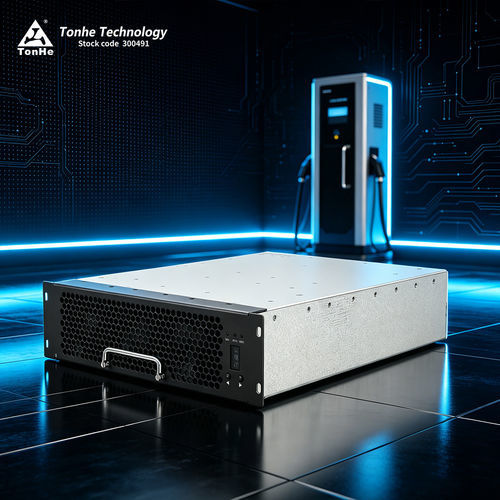

O THWT30F10030C9EUR é um módulo de potência Tonhe concebido para estações de carregamento de veículos elétricos (VE). Possui certificação UL e suporta entrada trifásica de quatro condutores (tensão nominal 480 VAC; faixa 432–528 VAC; outra seção indica 286–533 VAC). Fornece até 30 kW em saída DC e comunica via barramento CAN para monitorização e controlo pelo controlador da estação de carga.

Vantagens do produto

• Intervalo de tensão de saída: 200–1000 VDC (30 kW constantes a 250–1000 VDC conforme especificação)
• Consumo em standby: <10 W
• Distorção harmónica total (THD): ≤5%
• Temperatura de funcionamento: -30°C a +70°C (outra seção: -40°C a +75°C)
• Eficiência de pico: ≥96% (tabela); afirmação comercial até ≥97,5%

Desempenho paramétrico
Modelo: THWT30F10030C9EUR
Marca: Tonhe
Entrada AC: 480 VAC nominal, trifásico (sem linha central); faixa de funcionamento 432–528 VAC (alternativa 286–533 VAC)
Frequência: 60 Hz
Fator de potência: ≥0,99
Proteções sobretensão/subtensão: 531–543 VAC / 323–335 VAC
Potência nominal DC: 30 kW
Intervalo tensão DC: 200–1000 VDC (30 kW constantes a 250–1000 VDC)
Intervalo corrente DC: 0,5–120 A
Tempo soft start: ≤3 s
Proteção contra curto-circuito: autorrearmável
Precisão regulação tensão: ≤±0,5%
Precisão regulação corrente: ≤±1%
Desequilíbrio partilha corrente: ≤±5%
THD: ≤5%
Humidade relativa: ≤95% (sem condensação)
Altitude: ≤2000 m (derating acima)
Arrefecimento: ventilação por ventoinha
Dimensões (sem pega): 437,5 × 300 × 84 mm
Peso: ≤20 kg
MTBF: 500.000 horas

Centros de produção e teste
Tonhe possui certificações ISO9001 e IATF16949. As linhas de produção incluem SMT, impressão/inspeção de pasta de solda, soldagem por onda, linhas de revestimento e linhas de envelhecimento. O centro de teste dispõe de câmara EMC semi-aneicóica de 3 m, cargas eletrónicas, fontes AC, analisadores de potência, câmaras térmicas/humidade e sistemas de teste de imunidade/transientes para validação completa.

Embalagem e envio
Embalagem industrial padrão. Pequenas encomendas por expresso (FedEx, DHL, UPS); grandes remessas por mar ou ar em contentores conforme acordado.

FAQ — Itens selecionados

• Protocolo de comunicação: barramento CAN (baud típico 125 kb/s; nível 5 V)
• Encapsulamento: série suporta preenchimento com cola
• Métodos de instalação: horizontal, lateral ou invertido (painel frontal sem pega disponível para montagem invertida)
• Prazo de entrega típico: quantidades pequenas (≥10 un.) ≈ 7 dias; encomendas maiores ou personalizadas exigem mais tempo (até ~35 dias conforme planeamento)
• Termos de pagamento: TT antecipado ou termos negociáveis (ex.: 100% TT, 50/50, 30/70)
• Personalização: soluções OEM/ODM (placa, logotipo, modelo, cor, formato)
• Garantia: padrão 12 meses a partir do recebimento
• Pós-venda: suporte online e no local conforme contrato; esquema de resposta 24 h

Características / Especificações técnicas

• Modelo: THWT30F10030C9EUR
• Marca: Tonhe
• Potência DC nominal: 30 kW
• Intervalo tensão DC: 200–1000 VDC (30 kW constantes a 250–1000 VDC)
• Intervalo corrente DC: 0,5–120 A
• Entrada AC nominal: 480 VAC trifásico (432–528 VAC)
• Frequência: 60 Hz
• Fator de potência: ≥0,99
• Eficiência de pico: ≥96% (tabela); até ≥97,5% indicado
• Consumo em standby: <10 W
• THD: ≤5%
• Temperatura operação: -30°C ~ +70°C (outra seção: -40°C ~ +75°C)
• Arrefecimento: ventilador
• Dimensões (sem pega): 437,5 × 300 × 84 mm
• Peso: ≤20 kg
• MTBF: 500.000 horas
