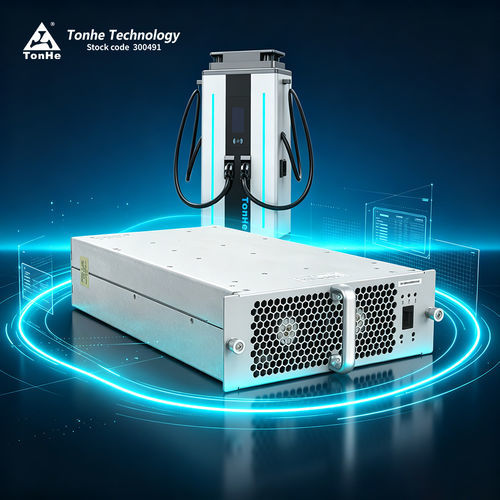

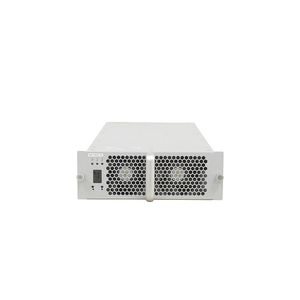

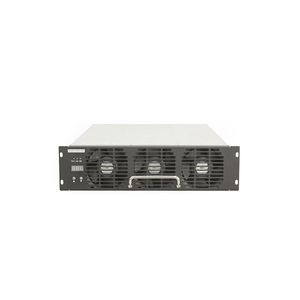

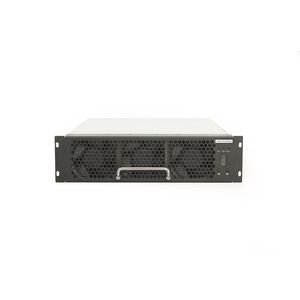

Módulo de carga para veículo elétrico TH30F10030C8E-WT

VECC

Visão geral do produto
TH30F10030C8E-WT é um módulo AC/DC destinado a estações de carregamento de veículos elétricos. Suporta entrada trifásica quatro fios (trifásico + PE) com faixa de entrada 285–475 VAC e potência nominal até 30 kW. O módulo comunica-se com o controlador principal via CAN bus para ajuste de parâmetros, telemetria e controle operacional.

Vantagens

• Ampla faixa de potência constante de saída: 300–1000 VCC
• Consumo em standby ultra baixo: <10 W
• Baixa distorção harmônica total (THD): ≤5 %
• Ampla faixa de temperatura de operação: -40 ℃ a +75 ℃
• Alta eficiência de conversão: pico ≥96 %

Desempenho paramétrico (resumo)
Modelo: TH30F10030C8E-WT

Entrada AC:
Tensão nominal: 380 VAC trifásico; faixa operacional 285–475 VAC
Frequência: 50 ±5 Hz
Fator de potência: ≥0,99
Proteção sobretensão entrada: 487 ±10 VAC
Proteção subtensão entrada: 270 ±10 VAC

Saída DC:
Potência de saída nominal: 30 kW
Faixa de tensão de saída: 50–1000 VCC
Faixa de corrente de saída: 0,5–100 A
Faixa de potência constante: quando Vout é 300–1000 VCC, saída constante 20 kW (conforme especificação)
Eficiência máxima: ≥96 %
Tempo soft-start: 3–8 s
Proteção contra curto-circuito: proteção de auto-recuperação / rollback
Precisão regulação tensão: ≤±0,5 %
THD: ≤5 %
Precisão regulação corrente: ≤±1 %
Desequilíbrio de compartilhamento de corrente: ≤±5 %

Ambiente de operação
Temperatura de trabalho: -40 ℃ a +75 ℃
Humidade relativa: ≤95 % (sem condensação)
Altitude: ≤2000 m (derating acima de 2000 m)

Características do produto

• Refrigeração: ventoinha
• Consumo em standby: <10 W
• Comunicação: CAN bus (tip. 125 kb/s, nível 5 V)
• Configuração de endereço e interface local: display digital e teclas
• Dimensões: 460 × 218 × 84 mm (C × L × A)
• Peso: ≤13 kg
• MTBF: 500.000 horas

Centro de produção e testes
Fabricado segundo processos ISO9001 e IATF16949 com linhas SMT automatizadas, estações de solda e inspeção. Laboratório EMC de primeira classe (CNAS) e sistemas de teste completos para emissões radiadas, imunidade, transientes e testes de sistema de carregador. Produção anual de módulos superior a 500.000 unidades após processos completos.

FAQ (selecionadas)

• Protocolo de comunicação: CAN, velocidade típica 125 kb/s, nível CAN 5 V.
• Potting: a série suporta preenchimento com cola/resina.
• Instalação: horizontal, em pé lateralmente ou invertido; instalação invertida pode exigir painel frontal personalizado sem alça.
• Prazo de entrega: amostras/pequenos pedidos tipicamente ~7 dias; pedidos grandes ou personalizados exigem coordenação (ex. até ~35 dias conforme planejamento).
• Condições de pagamento: padrão 100% TT antecipado; negociável para cooperação de longo prazo (ex. 50%+50% ou 30%+70%).
• Garantia: padrão 12 meses a partir do recebimento.
• Pós-venda: opções online e on-site conforme contrato.

Especificações técnicas

• Modelo: TH30F10030C8E-WT
• Marca: Tonhe
• Código HS: 8504409999
• Potência nominal: 30 kW
• Entrada AC: 285–475 VAC (trifásico), nominal 380 VAC
• Frequência: 50 ±5 Hz
• Saída DC: 50–1000 VCC
• Corrente de saída: 0,5–100 A
• Faixa potência constante: 300–1000 VCC (20 kW constante nessa faixa conforme especific.)
• Eficiência pico: ≥96 %
• Consumo standby: <10 W
• THD: ≤5 %
• Precisão regulação tensão: ≤±0,5 %
• Precisão regulação corrente: ≤±1 %
• Refrigeração: ventoinha
• Soft-start: 3–8 s
• Dimensões (C×L×A): 460 × 218 × 84 mm
• Peso: ≤13 kg
• Temperatura operação: -40 ℃ a +75 ℃
• Humidade relativa: ≤95 % sem condensação
• Altitude: ≤2000 m (derating acima)
• MTBF: 500.000 horas
• Comunicação: CAN bus (125 kb/s, nível 5 V)
