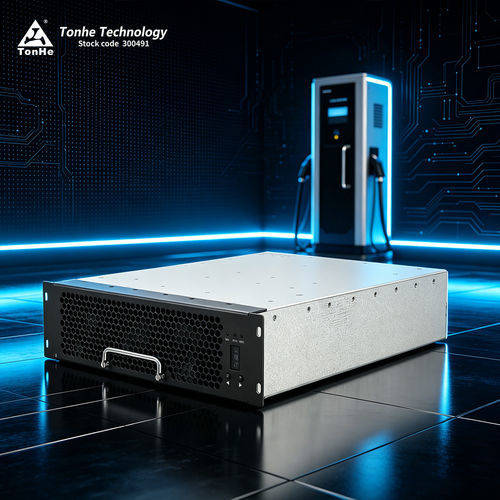

Módulo de potência SiC TH30F10025C7E-WT

ACDC

Resumo do produto
O TH30F10025C7E-WT é um módulo AC/DC retificador EV da TonHe projetado para estações de carregamento. Fornece potência nominal de 30 kW com ampla faixa de potência constante (250–1000 Vdc). Suporta entrada trifásica de quatro fios, refrigeração por ventilador inteligente (modos normal / silencioso) e comunicação CAN para integração com o controlador da estação e o BMS do veículo.

Introdução do produto
O TH30F10025C7E-WT oferece alta densidade de potência e alta eficiência de conversão para aplicações comerciais de carregamento EV. Interage com o BMS do veículo para gerir a carga; sem comunicação adequada do BMS, o carregamento é inibido para garantir a segurança da bateria.

Vantagens do produto

• Ampla faixa de potência constante: 250–1000 Vdc (30 kW constantes nesta faixa)
• Consumo em standby ultrabaixo: <10 W
• Baixa distorção harmônica total: THD ≤5%
• Ampla faixa de temperatura operacional: -30℃ a 75℃
• Alta eficiência de pico: ≥96%

Desempenho paramétrico
Modelo TH30F10025C7E-WT

Entrada AC
Tensão nominal: 380 Vac, trifásico (três fases + PE), faixa de operação 270–490 Vac
Frequência de entrada: 50±5 Hz
Fator de potência de entrada: ≥0.99
Proteção de sobretensão de entrada: 490±10 Vac
Proteção de subtensão de entrada: 270±10 Vac

Saída DC
Potência de saída nominal: 30 kW
Faixa de tensão de saída: 50–1000 Vdc
Faixa de corrente de saída: 0.5–120 A
Faixa de potência constante: 30 kW constante para 250–1000 Vdc
Eficiência de pico: ≥96%
Tempo de soft start: 3–8 s
Proteção contra curto-circuito: proteção de autorrecuperação
Precisão de regulação de tensão: ≤±0.5%
Precisão de regulação de corrente: ≤±1%
Desequilíbrio de compartilhamento de corrente: ≤±5%
THD: ≤5%

Ambiente de operação
Temperatura de trabalho: -30℃ a 75℃
Umidade relativa: ≤95% (sem condensação)
Altitude: ≤2000 m (derating acima de 2000 m)

Características do produto
Método de refrigeração: refrigeração por ventilador (modos normal / silencioso)
Consumo em standby: <10 W
Protocolo de comunicação: CAN (125 kb/s, nível 5 V)
Definição de endereço: visor digital e teclas
Dimensões do módulo: 437.5 × 300 × 84 mm (C × L × A)
Peso: ≤15 kg
MTBF: 500.000 horas

Resumo do centro de produção e testes
A TonHe Technology opera linhas SMT, soldagem automatizada, linhas de revestimento protetor, linhas de envelhecimento e inspeção e um laboratório EMC acreditado. Os equipamentos de teste incluem câmara semi-anecóica de 3 m, cargas programáveis, analisadores de potência e câmaras ambientais para testes completos e produção em massa.

Especificações técnicas

• Modelo: TH30F10025C7E-WT
• Marca: TonHe
• Potência de saída nominal: 30 kW
• Faixa de tensão de saída: 50–1000 Vdc (30 kW constantes em 250–1000 Vdc)
• Faixa de corrente de saída: 0.5–120 A
• Eficiência de pico: ≥96%
• Tensão de entrada: 380 Vac nominal, trifásico; faixa 270–490 Vac
• Frequência de entrada: 50±5 Hz
• Fator de potência: ≥0.99
• THD: ≤5%
• Standby: <10 W
• Comunicação: CAN (125 kb/s, 5 V)
• Refrigeração: ventilador
• Temperatura de operação: -30℃ a 75℃
• Dimensões: 437.5 × 300 × 84 mm
• Peso: ≤15 kg
• MTBF: 500.000 horas
