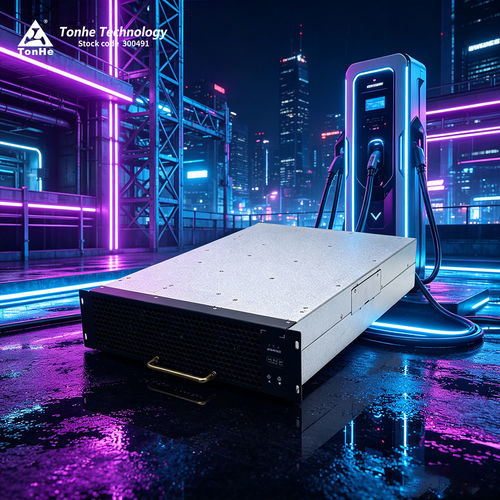

Módulo de carga VE TH30F10030C9E-WT

CC

Visão geral
TH30F10030C9E-WT é um módulo AC/DC de baixo ruído, alta eficiência e alta densidade de potência desenvolvido para estações de carregamento de veículos elétricos. Suporta entrada trifásica quatro fios e fornece saída DC estável até 30 kW. Comunicação e controlo remoto são suportados via CAN.

Funções principais

• Potência de saída nominal: 30 kW.
• Faixa de potência constante ultra-ampla: suporta saída constante de 30 kW numa ampla janela de tensão DC.
• Comunicação CAN para configuração de parâmetros, recolha de dados operacionais e controlo de estado.

Tabela técnica (parâmetros chave)

• Modelo: TH30F10030C9E-WT
• Tensão de entrada AC: 380 VAC nominal (trifásico, sem neutro), gama de operação 285–475 VAC
• Frequência de entrada: 50 ±5 Hz
• Factor de potência: ≥0,99
• Proteção sobre-tensão de entrada: 487 ±10 VAC
• Proteção sub-tensão de entrada: 270 ±10 VAC
• Potência de saída DC nominal: 30 kW
• Faixa de tensão de saída DC: 50–1000 VDC
• Faixa de corrente de saída DC: 0,5–100 A
• Faixa de potência constante: 300–1000 VDC (30 kW constante)
• Eficiência de pico: ≥96,5%
• Tempo de arranque suave: 3–8 s
• Proteção contra curto-circuito: self-rollback
• Precisão regulação de tensão: ≤±0,5%
• Precisão regulação de corrente: ≤±1%
• THD: ≤5%
• Desequilíbrio de partilha de corrente: ≤±5%
• Temperatura operacional: -30 ℃ a +75 ℃
• Humidade relativa: ≤95% (sem condensação)
• Altitude: ≤2000 m (derating acima de 2000 m)
• Arrefecimento: ventilador
• Consumo em espera: <6 W
• Protocolo de comunicação: CAN (125 kbps, 5 V)
• Configuração de endereço: ecrã digital e teclas
• Dimensões (C×L×A, sem pega): 437,5 × 300 × 84 mm
• Peso: ≤16 kg
• MTBF: 500 000 horas

Descrição do produto
O TH30F10030C9E-WT é otimizado para aplicações de carregamento EV, combinando baixo ruído e alta densidade de potência. Suporta ampla faixa de tensão de entrada AC e entrega saída DC estável até 30 kW. Projetado para operar em ampla faixa de temperatura ambiente sem derating dentro dos limites especificados, a interface CAN permite configuração remota e monitorização integrada em sistemas de gestão de carregamento.

Especificações técnicas

• Modelo: TH30F10030C9E-WT
• Marca: Tonhe
• Potência nominal DC: 30 kW
• Tensão de saída DC: 50–1000 VDC
• Corrente de saída: 0,5–100 A
• Faixa de potência constante: 300–1000 VDC
• Eficiência de pico: ≥96,5%
• Regulação de tensão: ≤±0,5%
• Regulação de corrente: ≤±1%
• THD: ≤5%
• Arrefecimento: ventilador
• Consumo em espera: <6 W
• Comunicação: CAN (125 kbps, 5 V)
• Dimensões: 437,5 × 300 × 84 mm (sem pega)
• Peso: ≤16 kg
• Temperatura operacional: -30 ℃ a +75 ℃
• MTBF: 500 000 horas
