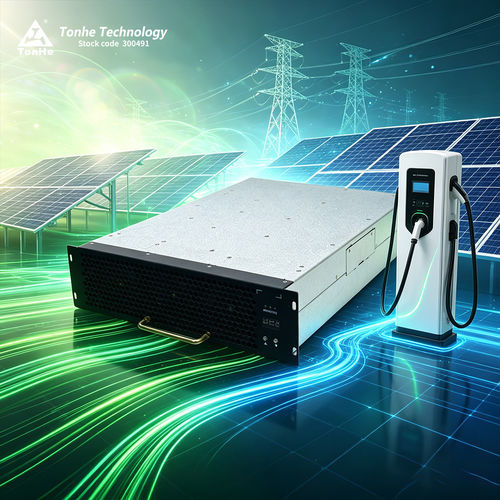

Módulo de carga VE TH30DS10030C8E-WT

CC

Introdução do produto
O TH30DS10030C8E-WT é um módulo DC/DC de alta eficiência e alta densidade de potência desenvolvido pela Tonhe para estações de carregamento de veículos elétricos. Suporta entrada de 200–850 VDC (nominal 750 VDC), fornece potência de saída nominal de 30 kW e oferece uma ampla faixa de potência constante em saída de 300–1000 VDC. O módulo opera em plena potência até temperaturas ambientes elevadas (até 55°C) sem redução de potência e comunica-se com o controlador principal via bus CAN para configuração de parâmetros, telemetria e controle de estado.

Vantagens do produto

• Eficiência de conversão de pico ≥98%
• Faixa ultra‑ampla de potência constante: 300–1000 VDC
• Consumo em standby ultra‑baixo: <10 W
• Baixa distorção harmónica total: ≤5%
• Ampla faixa de temperatura de funcionamento: -30°C a +75°C
• Nível de ruído em carga: ≈55 dB

Desempenho paramétrico
Modelo: TH30DS10030C8E-WT
Entrada DC — Tensão nominal: 750 VDC; faixa de operação: 200–850 VDC
Entrada DC — Corrente máxima: 60 A
Saída DC — Potência nominal de saída: 30 kW
Saída DC — Faixa de tensão de saída: 50–1000 VDC
Saída DC — Faixa de corrente de saída: 0,5–100 A
Faixa de potência constante de saída: 300–1000 VDC (30 kW constantes nesta faixa)
Eficiência de pico: ≥98%
Tempo de soft-start: 3–8 s
Proteção contra curto-circuito: proteção de autorrollback
Precisão regulação de tensão: ≤ ±0,5%
Precisão regulação de corrente: ≤ ±1%
Desequilíbrio de compartilhamento de corrente: ≤ ±5%
Temperatura de operação: -30°C a +75°C
Humidade relativa: 5% RH a 95% RH (sem condensação)
Altitude: ≤2000 m (derating acima de 2000 m)

Características do produto

• Arrefecimento: ventilador
• Consumo em standby: <10 W
• Protocolo de comunicação: CAN (baud típico 125 kb/s, nível 5 V)
• Configuração de endereço/parâmetros: display digital e botões
• Dimensões (P × L × A): 437,5 mm × 300 mm × 84 mm
• Peso: ≤16 kg
• MTBF: 500.000 horas

Centro de produção
Tonhe Technology possui certificações ISO9001 e IATF16949. A produção inclui linhas SMT automáticas, impressão e inspeção de pasta de solda, linha de montagem por soldagem wave, linha automática de revestimento e linhas de envelhecimento/teste. A capacidade anual de produção excede 500.000 módulos de carga após os processos de fabrico.

Centro de testes
A empresa opera um laboratório EMC certificado CNAS e DiLAC com câmara semi‑anequiótica de 3 m, carga eletrónica Chroma, fonte AC, analisador de potência Yokogawa WT1800, multímetro Fluke, câmaras de temperatura/humidade e outros sistemas de teste para validação completa de módulos e carregadores.

Embalagem e envio
Peças pequenas: envio expresso porta-a-porta (ex.: FedEx, DHL, UPS). Envios grandes: via marítima ou aérea em contentores, conforme volume e requisitos do cliente.

FAQ (selecionadas)

• Protocolo de comunicação: CAN (baud típico 125 kb/s, nível 5 V)
• Potting: módulos suportam preenchimento com cola/resina
• Instalação: instalação horizontal, lateral ou invertida (instalação invertida pode requerer painel frontal personalizado sem pega)
• Prazo de entrega: ~7 dias para quantidades ≥10; amostras possivelmente em stock; encomendas grandes/personalizadas ~35 dias
• Termos de pagamento: padrão 100% T/T adiantado; negociável para cooperação a longo prazo (ex.: 50%/50% ou 30%/70%)
• Personalização: OEM/ODM disponíveis; nome da empresa, logótipo e modelo imprimíveis na placa; cor e forma personalizáveis
• Garantia: 12 meses padrão a partir do recebimento
• Pós-venda: suporte online e on-site conforme contrato; esquema de resposta 24 h
• Certificações & exportação: ISO9001, IATF16949, CE, TUV; exportação para vários países

Especificações técnicas

• Modelo: TH30DS10030C8E-WT
• Entrada DC tensão nominal: 750 VDC (faixa 200–850 VDC)
• Entrada DC corrente máxima: 60 A
• Potência nominal de saída: 30 kW
• Faixa de tensão de saída: 50–1000 VDC
• Faixa de corrente de saída: 0,5–100 A
• Faixa de potência constante: 300–1000 VDC (30 kW constantes)
• Eficiência de pico: ≥98%
• Tempo de soft-start: 3–8 s
• Proteção curto-circuito: autorrollback
• Precisão regulação tensão: ≤ ±0,5%
• Precisão regulação corrente: ≤ ±1%
• Desequilíbrio partilha corrente: ≤ ±5%
• Temperatura de operação: -30°C a +75°C
• Humidade relativa: 5% RH a 95% RH (sem condensação)
• Altitude: ≤2000 m
• Método de arrefecimento: ventilador
• Consumo em standby: <10 W
• Comunicação: CAN (125 kb/s, nível 5 V)
• Configuração de endereço: ecrã digital e botões
• Dimensões: 437,5 mm × 300 mm × 84 mm
• Peso: ≤16 kg
• MTBF: 500.000 horas
