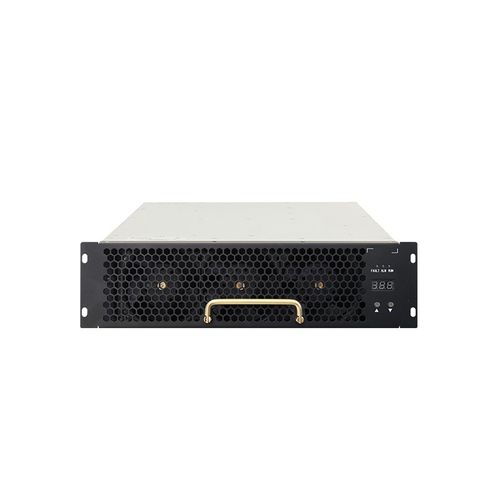

Módulo de potência SiC TH30DS10030C8E-WT

DCDC

Introdução do produto

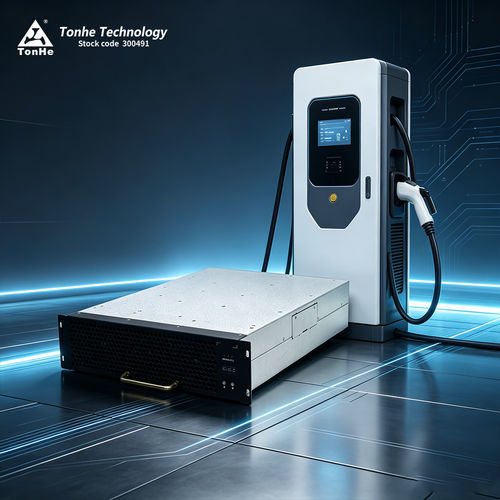

O TH30DS10030C8E-WT é um módulo DC/DC de alta eficiência e alta densidade de potência, com faixa ultra-ampla de potência constante, desenvolvido pela Tonhe para estações de carregamento. Suporta entrada 200–850 VDC, fornece 30 kW nominais e mantém 30 kW quando a tensão de saída estiver entre 300–1000 VDC. O módulo opera em plena carga até 55℃ sem derating e comunica-se com o controlador mestre via CAN para configuração de parâmetros, telemetria e controlo de estado.

Vantagens do produto

• Alta eficiência de conversão: eficiência de pico ≥ 98%
• Ruído em plena carga: 55 dB
• Ampla faixa de potência constante de saída: 300–1000 VDC
• Consumo de standby ultrabaixo: < 10 W
• Baixa distorção harmónica total: ≤ 5%
• Ampla temperatura de operação: -30℃ a +75℃

Desempenho paramétrico (itens chave)
Nº do modelo: TH30DS10030C8E-WT
Entrada DC — Tensão nominal: 750 VDC (faixa operacional 200–850 VDC)
Entrada DC — Corrente máxima: 60 A
Saída DC — Potência nominal: 30 kW
Saída DC — Faixa de tensão: 50–1000 VDC
Saída DC — Faixa de corrente: 0,5–100 A
Saída DC — Faixa de potência constante: 300–1000 VDC (30 kW constantes)
Eficiência de pico: ≥ 98%
Tempo soft start: 3–8 s
Proteção contra curto-circuito: proteção de autorrecuperação
Precisão regulação de tensão: ≤ ±0,5%
Precisão regulação de corrente: ≤ ±1%
Desequilíbrio partilha de corrente: ≤ ±5%
Ambiente de operação — Temperatura: -30℃ a +75℃
Ambiente de operação — Humidade relativa: 5% RH a 95% RH (sem condensação)
Ambiente de operação — Altitude: ≤ 2000 m (derating acima de 2000 m)

Características do produto

• Método de refrigeração: refrigeração por ventoinha
• Consumo em standby: < 10 W
• Protocolo de comunicação: CAN (125 kb/s, nível CAN 5 V)
• Configuração de endereço: ecrã digital e botões
• Dimensões do módulo (D×W×H): 437,5 mm × 300 mm × 84 mm
• Peso: ≤ 16 kg
• MTBF: 500.000 horas

Produção e testes
A fabricação cumpre os sistemas de qualidade ISO9001 e IATF16949. O processo utiliza linhas SMT totalmente automáticas, impressão e inspeção de pasta de solda, soldagem em onda, aplicação automática de verniz e linhas de envelhecimento. A capacidade anual excede 500.000 módulos. A Tonhe opera laboratórios certificados de EMC e testes ambientais, incluindo câmaras semi-anecóicas EMC e câmaras climáticas para verificação de desempenho e confiabilidade.

FAQ — Itens selecionados

• Protocolo de comunicação: CAN (baud 125 kb/s, nível CAN 5 V)
• Encapsulamento: todas as séries suportam preenchimento com resina
• Instalação: horizontal, em pé lateral ou invertido (instalação invertida pode requerer painel frontal personalizado)
• Garantia: padrão 12 meses a partir da entrega
• Serviço pós-venda: suporte online e on-site conforme contrato

Especificações técnicas

• Nº do modelo: TH30DS10030C8E-WT
• Brand: Tonhe
• Tensão de entrada DC nominal: 750 VDC (faixa operacional 200–850 VDC)
• Corrente máxima de entrada DC: 60 A
• Potência de saída nominal: 30 kW
• Faixa de tensão de saída: 50–1000 VDC
• Faixa de corrente de saída: 0,5–100 A
• Faixa de potência constante: 300–1000 VDC (30 kW constantes)
• Eficiência de pico: ≥ 98%
• Tempo soft start: 3–8 s
• Proteção curto-circuito: proteção de autorrecuperação
• Precisão regulação tensão: ≤ ±0,5%
• Precisão regulação corrente: ≤ ±1%
• Desequilíbrio partilha corrente: ≤ ±5%
• Temperatura de operação: -30℃ a +75℃
• Humidade relativa: 5% RH a 95% RH (sem condensação)
• Altitude: ≤ 2000 m (derating acima)
• Refrigeração: refrigeração por ventoinha
• Consumo em standby: < 10 W
• Protocolo de comunicação: CAN
• Configuração de endereço: ecrã digital, botões
• Dimensões (D×W×H): 437,5 mm × 300 mm × 84 mm
• Peso: ≤ 16 kg
• MTBF: 500.000 horas
