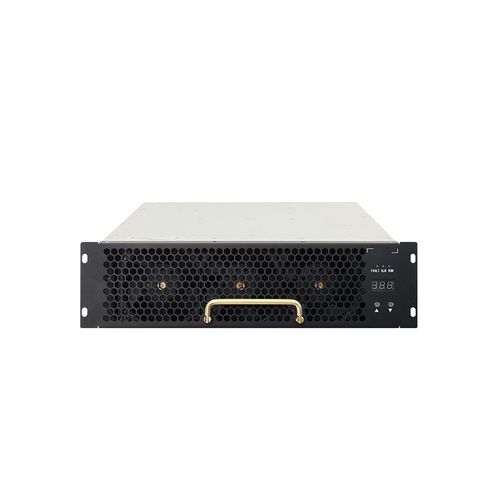

Módulo de potência SiC TH30F10030C9E-WT

ACDC

Visão geral do produto

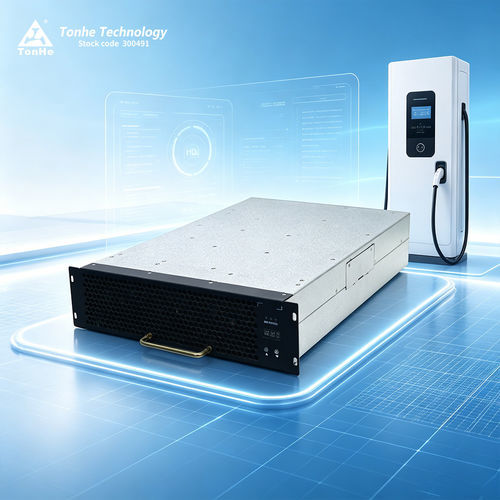

O TH30F10030C9E-WT é um módulo de alimentação DC de 30 kW para estações de carregamento de veículos elétricos, concebido para baixo ruído audível, alta eficiência e faixa ultra larga de potência constante. Suporta entrada trifásica 285–475VAC e entrega 30 kW nominais com potência constante entre 300 e 1000 VDC. O módulo dispõe de comunicação CAN para monitorização e controlo e pode operar a temperaturas elevadas (até 50°C em operação contínua sem derating). São suportadas múltiplas orientações de instalação para integração flexível em painéis de carregamento.

Principais características

• Potência de saída nominal: 30 kW com potência constante em 300–1000 VDC
• Eficiência de pico ≥96,5% para reduzir perdas
• Projeto de baixo ruído adequado a locais urbanos
• Amplitude de entrada AC: 285–475VAC (trifásico)
• Comunicação CAN para ajuste de parâmetros, telemetria e controlo
• Orientações de instalação múltiplas: horizontal, em pé lateral ou invertido (painel frontal personalizado)

Especificações técnicas

• Modelo: TH30F10030C9E-WT
• Marca: Tonhe
• Código HS: 8504409999
• Entrada AC tensão: 380VAC nominal (trifásico); faixa operacional 285–475VAC
• Frequência de entrada AC: 50±5Hz
• Fator de potência: ≥0,99
• Proteção sobretensão de entrada: 487±10VAC
• Proteção subtensão de entrada: 270±10VAC
• Saída DC potência nominal: 30 kW
• Faixa de tensão de saída DC: 50–1000VDC
• Faixa de corrente de saída DC: 0,5–100A
• Faixa de potência constante: 300–1000VDC a 30 kW
• Eficiência máxima: ≥96,5%
• Tempo de arranque suave: 3–8s
• Proteção contra curto-circuito: proteção com rollback automático
• Precisão regulação tensão: ≤±0,5%
• THD: ≤5%
• Precisão regulação corrente: ≤±1%
• Desequilíbrio de compartilhamento de corrente: ≤±5%
• Temperatura de operação: -30°C a +75°C
• Humidade relativa: ≤95% (sem condensação)
• Altitude: ≤2000m (derating acima de 2000m)
• Método de arrefecimento: arrefecimento por ventoinha
• Consumo em standby: <6W
• Protocolo de comunicação: CAN (125 kbps, nível 5V)
• Definição de endereço: visor digital e teclas
• Dimensões do módulo (sem pega): 437.5 × 300 × 84 mm (C × L × A)
• Peso: ≤16 kg
• MTBF: 500000 horas

Instalações de produção e teste
As capacidades de fabrico incluem linhas SMT automatizadas, impressão e inspeção de pasta de solda, soldagem por onda, linha de revestimento protetor, linhas de envelhecimento e processos de montagem completos com capacidade anual superior a 500.000 unidades. O centro de testes inclui câmara EMC semi-anequióica de 3 m, cargas eletrónicas e fontes AC Chroma, analisadores de potência Yokogawa WT1800, câmaras de temperatura/humidade e sistemas de teste de imunidade a transitórios para validar EMI, térmico, elétrico e fiabilidade.

Embalagem e envio (resumo)
Peças pequenas e amostras são normalmente enviadas por correio expresso internacional (FedEx, DHL, UPS); grandes volumes por mar ou ar em contentores. FOB Shijiazhuang é frequentemente adotado conforme preferência do cliente. A embalagem é adaptada para proteger os módulos durante o transporte e manuseio.

FAQ (selecionadas)

• P: Qual o protocolo de comunicação? R: CAN (125 kbps, nível 5V).
• P: Os módulos suportam encapsulamento com resina? R: Sim, todas as séries suportam encapsulamento com cola.
• P: Quais orientações de instalação são possíveis? R: Horizontal, em pé lateral ou invertido. A instalação invertida requer painel frontal personalizado sem pega.
• P: Prazo típico de entrega? R: Amostras e pequenas quantidades: cerca de 7 dias para ≥10 unidades; encomendas grandes ou personalizadas: cerca de 35 dias dependendo do plano de produção.
• P: Condições de pagamento? R: Padrão 100% TT antecipado; condições negociáveis para parcerias de longo prazo (ex. 50%/50% ou 30%/70%).
• P: Garantia e pós-venda? R: Garantia padrão de 12 meses a partir do recebimento; suporte online ou no local conforme contrato.
