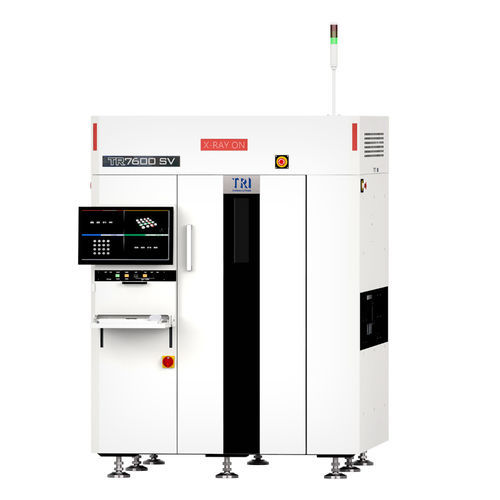

Máquina de inspeção de raios X TR7600LL SV

óptica3DCT

Introdução
A série TR7600 SV é um AXI 3D por varredura linear projetado para inspeção de PCBs em alta resolução. Comparado à série TR7600 SIII, oferece até 20% de melhoria de desempenho. Algoritmos AI permitem detecção precisa de voids e inspeção de alto rendimento a 7 µm de resolução.

Ensamblagens suportadas / Componentes aplicáveis
A plataforma suporta reconstrução rápida de imagem e detecção de defeitos em diversos componentes, incluindo:

• BGAs
• Barrel fill
• Capacitores
• Chips / LED chips
• Componentes sob blindagem RF
• CSPs
• Conectores DIMM
• Flip-Chips
• Ground Pads
• Gullwing / J-Leads
• Heat sinks
• LGAs
• Paladin connector
• Resistores / RNET
• SiP / Conectores SMT / SOIC / SOT
• Thermal pad
• QFNs / QFP / THTs

Características

• Inspeção de alto desempenho 7 µm; até 20% de melhoria de rendimento vs modelo anterior
• Novo controlador de movimento EtherCAT para medições em tempo real e manutenção simplificada
• Algoritmos de inspeção AI-powered para classificação precisa de defeitos
• Smart Factory ready — conectividade MES suportada
• Serviços de suporte técnico global

Funções de inspeção

• Capacidades: Missing, Misalignment, Tombstone, Billboard, Tantalum Polarity, Rotation, Floating
• Defeitos detectados: Insufficient/Excess Solder, Bridging, Open, Solder Ball, Non-wetting, Void, Lifted Lead

Sistema de imagem
Camera: Ultra-High Speed Line-Scan CCD — 3 ou 5 unidades (9 ou 15 sensores)
Fonte X-ray: 60–130 kV
Resolução de imagem: 7 μm–25 μm (opção 7 μm alta performance)
Métodos de inspeção: 2D, 2.5D, 3D Slicing; Planar CT (opcional)


Tabela de movimento & Controle
X-Axis: Linear Servo Motor with Motion Controller (EtherCAT)
Y-Axis: High-Precision Dual Driven Ball Screw + AC-Servo Controller
Z-Axis: High-Precision Ballscrew + AC-Servo Controller
X–Y Axis Resolution: N/A


Manuseio de placas (Board Handling)
Max PCB Size: TR7600 SV: 950 x 520 mm; TR7600LL SV: 1000 x 660 mm
PCB Thickness: 0.4–7 mm
Max PCB Weight: 12 kg
Top Clearance: @25 μm: 50 mm; @20 μm: 50 mm; @15 μm: 30 mm; @10 μm: 15 mm; @7 μm: 7 mm
Bottom Clearance: @7/10/15/20 μm — TR7600 SV: 80 mm; TR7600LL SV: 70 mm; @25 μm: 55 mm
Edge Clearance: 3 mm or 5 mm
Conveyor Height: 880–920 mm (Optional: 940–965 mm)


Dimensões
WxDxH: TR7600 SV: 1600 x 2100 x 1800 mm; TR7600LL SV: 1730 x 2300 x 1975 mm
Nota: altura não inclui torre de sinal (519 mm)
Peso: TR7600 SV: 3.350 kg; TR7600LL SV: 4.900 kg
Requisito de energia: 200–240 VAC monofásico, 50/60 Hz, 4 kVA


Especificações técnicas

• Modelo: TR7600 SV (variante TR7600LL SV disponível)
• Tecnologia: Line-scan 3D AXI com algoritmos AI
• Câmera: Ultra-High Speed Line-Scan CCD (3 ou 5 unidades; 9 ou 15 sensores)
• Fonte X-ray: 60–130 kV
• Resolução: 7 μm–25 μm
• Métodos de inspeção: 2D, 2.5D, 3D Slicing; Planar CT opcional
• Tamanho max PCB: 950 x 520 mm (TR7600 SV) / 1000 x 660 mm (TR7600LL SV)
• Espessura PCB: 0,4–7 mm; peso máx.: 12 kg
• Top/Bottom clearance: ver seção Board Handling
• Edge clearance: 3 mm ou 5 mm
• Conveyor height: 880–920 mm (opcional 940–965 mm)
• Motion control: EtherCAT motion controller; X linear servo; Y dual-driven ball screw + AC-servo; Z high-precision ballscrew + AC-servo
• Dimensões & peso: ver seção Dimensões
• Power: 200–240 VAC monofásico, 50/60 Hz, 4 kVA
