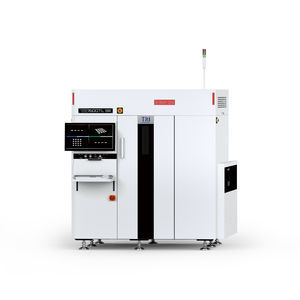

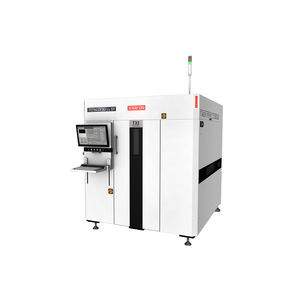

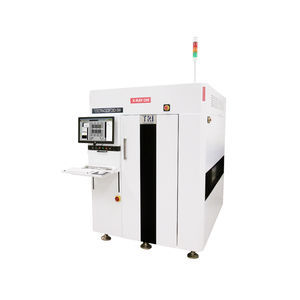

Máquina de inspeção de raios X TR7600 SIII

para tomografia computadorizadaCT3D

Introdução
A série TR7600 SIII CT AXI é uma solução de inspeção PCBA em linha de nova geração da Test Research, Inc. (TRI). Projetada para inspeção a 100% na velocidade da linha de produção, a TR7600 SIII combina imagem 3D CT de alta velocidade com qualidade de imagem aprimorada para inspeções confiáveis de juntas de solda e componentes.

Características

• Inspeção 3D CT por raio‑X de ultra alta velocidade
• Qualidade de imagem melhorada para detecção precisa de defeitos
• Visualizador 3D real de juntas de solda
• Alta resolução adequada para componentes 01005in

Sistema de imagem
Câmera: CCD linear de altíssima velocidade, 3 ou 5 unidades (9 ou 15 sensores)
Fonte de raio‑X: 60–130 kV
Resolução de imagem: 7 μm–20 μm
Métodos de inspeção: 2D, 2.5D, fatiação 3D; CT planar (opcional)

Mesa de movimento e controlo
Eixos X/Y/Z: fuso de esferas de alta precisão com controlo servo AC
Resolução eixos X–Y: N/A (dependente da aplicação)

Manuseio de placas
Tamanho máximo de PCB: 900 x 520 mm
Espessura PCB: 0,6–7 mm
Peso máximo de PCB: 12 kg
Folga superior por resolução: @20 μm = 50 mm; @15 μm = 30 mm; @10 μm = 15 mm; @7 μm = 7 mm
Folga inferior: 70 mm
Folga de borda: 3 mm ou 5 mm
Altura do transportador: 880–920 mm (opcional 940–965 mm)
Compatível SMEMA

Funções de inspeção

• Verificações de componentes: presença, desalinhamento, rotação, polaridade, tombstone, floating, billboard
• Detecção de defeitos: solda insuficiente/excessiva, ponte, aberto, esferas de solda, non‑wetting, vazios, pinos elevados

Dimensões
LxPxA: 1470 x 2110 x 1975 mm (excluindo torre de sinal; altura da torre: 510 mm)
Peso: 3850 kg
Alimentação: 200–240 VAC monofásico, 50/60 Hz, 4 kVA

Vídeo
Vídeo do produto incorporado disponível demonstrando a operação e características da TR7600 SIII.

Especificações técnicas

• Modelo: TR7600 SIII
• Marca: Test Research, Inc. (TRI)
• Câmera: CCD linear de altíssima velocidade, 3 ou 5 unidades (9 ou 15 sensores)
• Tensão de raio‑X: 60–130 kV
• Resolução de imagem: 7 μm–20 μm
• Métodos de inspeção: 2D, 2.5D, fatiação 3D, CT planar (opcional)
• Tamanho PCB max: 900 x 520 mm
• Espessura PCB: 0,6–7 mm
• Peso PCB max: 12 kg
• Folga superior (por resolução): 20 μm → 50 mm; 15 μm → 30 mm; 10 μm → 15 mm; 7 μm → 7 mm
• Folga inferior: 70 mm
• Folga de borda: 3 mm ou 5 mm
• Altura do transportador: 880–920 mm (opcional 940–965 mm)
• Dimensões (LxPxA): 1470 x 2110 x 1975 mm (excluindo torre de sinal)
• Peso: 3850 kg
• Alimentação: 200–240 VAC monofásico, 50/60 Hz, 4 kVA
• Compatível SMEMA
• Principais capacidades de inspeção: presença de componentes, alinhamento, tombstone, ponte, detecção de vazios, pinos elevados, polaridade, rotação, detecção de floating
