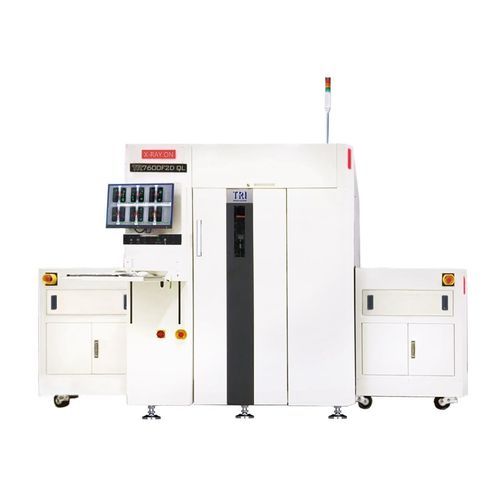

Sistema de inspeção por raios X TR7600F2D QL

focal plane arraycom câmera2D

Introdução
O TR7600F2D QL é um sistema AXI 2D automatizado concebido para inspeção em linha de grandes PCBs até 2100 x 510 mm. Suporta imagens multi‑resolução de 5 a 30 µm e integra uma câmara 2D dedicada para tarefas automotivas como leitura de códigos de barras e deteção de fiduciais.

Características

• Inspeção de placas grandes: até 2100 x 510 mm
• Plataforma multi‑resolução: 5 – 30 µm
• Ajustes inline sem interromper a produção
• Algoritmos com IA para deteção de defeitos
• Câmara 2D para leitura de códigos de barras, fiduciais e marcação de placa nua (automóvel)
• Preparado para smart factory: conectividade MES
• Aplicações típicas: placas de servidor, placas LED, inspeção de ECU automotiva

Sistema de imagem (AXI)
Câmara: detector de painel plano
Fonte de raios X: 60 – 130 kV
Resolução de imagem: 5 µm – 25 µm (AXI)
Método de inspeção: 2D

Mesa de movimento & Controlo
Controlo X/Y/Z: fuso de esferas de alta precisão com controladores servo AC
Resolução eixos X‑Y: conforme configuração

Manuseio de placas
Tamanho máx. PCB: 2100 x 510 mm
Espessura PCB: 0,6 – 7 mm
Peso máx. PCB: 12 kg
Folga superior por resolução: 50 mm (@20/25 µm); 40 mm (@15 µm); 25 mm (@10 µm); 3 mm (@5 µm)
Folga inferior: 70 mm
Folga de borda: 3 mm ou 5 mm
Altura do transportador: 880 – 920 mm (opcional 940 – 965 mm)
Compatível SMEMA

Capacidades de inspeção

• Componentes inspecionados: BGAs, condensadores, chips, WLCSP, conectores DIMM, flip‑chips, pads de terra, gullwing, dissipadores, J‑leads, chips LED, LGA, conectores, resistores, RNET, SiP, conectores SMT, SOIC, SOT, pads térmicos, QFN, QFP, THT
• Defeitos detectáveis: ausente, desalinhado, tombstone, billboard, polaridade, rotação, solda insuficiente/excessiva, ponte, bola de solda, vazios

Dimensões & Alimentação
LxPxA: 3600 x 2000 x 1940 mm (exclui torre de sinal; altura da torre: 520 mm)
Peso: 5800 kg
Alimentação: 200 – 240 VLL, trifásico, 50/60 Hz, 7,0 kVA

Aplicações

• Inspeção de placas de servidor
• Inspeção de placas LED
• Inspeção de ECU e verificações relacionadas com automóvel (leitura de códigos de barras, deteção de fiduciais)

Especificações técnicas

• Modelo: TR7600F2D QL
• Tamanho máx. PCB: 2100 x 510 mm
• Espessura PCB: 0,6 – 7 mm
• Peso máx. PCB: 12 kg
• Resolução de imagem (AXI): 5 µm – 25 µm
• Tensão de raios X: 60 – 130 kV
• Método de inspeção: 2D
• Câmara: detector de painel plano
• Controlo de movimento: fuso de esferas de alta precisão + servo AC (X/Y/Z)
• Folga superior por resolução: 50 mm (@20/25 µm); 40 mm (@15 µm); 25 mm (@10 µm); 3 mm (@5 µm)
• Folga inferior: 70 mm
• Folga de borda: 3 mm ou 5 mm
• Altura do transportador: 880 – 920 mm (opcional 940 – 965 mm)
• Compatível SMEMA
• LxPxA: 3600 x 2000 x 1940 mm (sem torre de sinal)
• Peso: 5800 kg
• Alimentação: 200 – 240 VLL, trifásico, 50/60 Hz, 7,0 kVA
