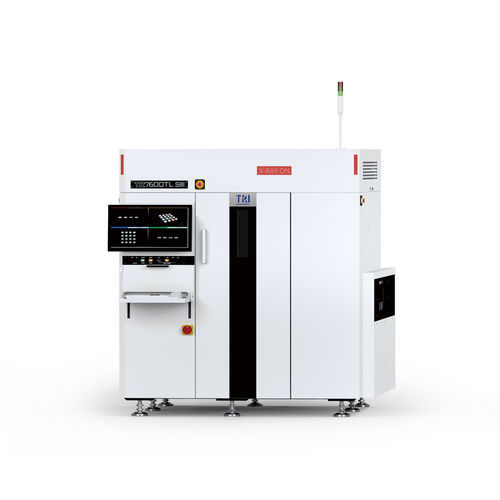

Sistema de inspeção CCD TR7600TL SIII

3Dautomáticode medição

Introdução
O TR7600TL SIII é um sistema de inspeção AXI 3D em linha com capacidade CT planar opcional, projetado para inspeção por raios X de PCBs de grande porte até 1200 × 660 mm. Combina imageamento multiunidade line-scan com fonte de raios X de tensão variável para suportar fluxos de inspeção 2D, 2.5D e 3D.

Características

• Configuração de 3 ou 5 unidades line-scan CCD (9 ou 15 sensores)
• Imageamento compatível com CT e modos de slicing 3D (CT planar opcional)
• Programação inteligente e gestão de receitas para inspeção automatizada

Sistema de imagem
Câmera: câmeras line-scan CCD de altíssima velocidade (3 ou 5 unidades; 9 ou 15 sensores).
Fonte de raios X: 60–130 kV.
Resolução de imagem: 10 μm–25 μm.
Métodos de inspeção: 2D, 2.5D, slicing 3D; CT planar opcional.

Mesa de movimento & controlo
Eixos X/Y/Z: fusos de esferas de alta precisão com controlo servo AC.
Resolução eixo X-Y: N/A.

Manuseio de placas
Tamanho máximo PCB: 1200 × 660 mm.
Espessura de PCB suportada: 0,6–7 mm.
Peso máximo PCB: 12 kg.
Exemplos de folgas superiores: @25 μm → 50 mm; @20 μm → 50 mm; @15 μm → 30 mm; @10 μm* → 15 mm.
Exemplos de folgas inferiores: @25 μm → 55 mm; @20 μm → 70 mm; @15 μm → 70 mm; @10 μm → 70 mm.
Folga na borda: 3 mm ou 5 mm.
Altura do transportador: 880–920 mm (opcional 940–965 mm).

Funções de inspeção

• Capacidades: falta, desalinhamento, tombstone, billboard, polaridade de tântalo, rotação, flutuação
• Defeitos detectáveis: solda insuficiente/excessiva, ponte, aberto, bola de solda, falta de molhabilidade, vazios, perna levantada

Dimensões & alimentação
Total (L×P×A): 2014 × 2000 × 1940 mm (exclui altura da torre de sinal 510 mm).
Peso: 4750 kg.
Alimentação: 200–240 VAC, trifásico, 50/60 Hz, 7 kVA. Transformador opcional para 346–416 VAC.

Especificações técnicas

• Modelo: TR7600TL SIII
• Câmera: line-scan CCD de altíssima velocidade (3 ou 5 unidades; 9 ou 15 sensores)
• Faixa de tensão X-ray: 60–130 kV
• Resolução de imagem: 10–25 μm
• Métodos de inspeção: 2D, 2.5D, slicing 3D; CT planar (opcional)
• Tamanho máximo PCB: 1200 × 660 mm
• Espessura PCB: 0,6–7 mm
• Peso máximo PCB: 12 kg
• Exemplos folgas superior: 25 μm → 50 mm; 20 μm → 50 mm; 15 μm → 30 mm; 10 μm → 15 mm
• Exemplos folgas inferior: 25 μm → 55 mm; 20 μm → 70 mm; 15 μm → 70 mm; 10 μm → 70 mm
• Folga na borda: 3 mm ou 5 mm
• Altura do transportador: 880–920 mm (opcional 940–965 mm)
• Dimensões (L×P×A): 2014 × 2000 × 1940 mm
• Peso: 4750 kg
• Alimentação: 200–240 VAC, trifásico, 50/60 Hz, 7 kVA (transformador opcional 346–416 VAC)
