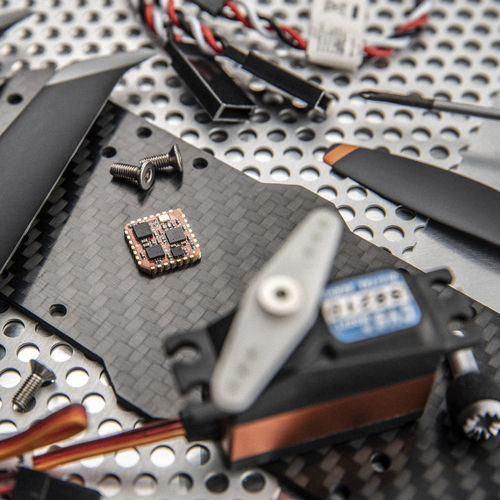

O MTi-2 é uma unidade de referência vertical autónoma.
Dados calibrados
O MTi-2 é uma unidade de referência vertical (VRU) autónoma com sensores que fornecem dados calibrados sobre a velocidade de rotação, a aceleração e o campo magnético - tudo em 3D.
Ícone de quatro marcas de cursor formando um losango
Algoritmo de fusão de sensores
Um algoritmo de fusão de sensores calcula dados de orientação 3D com base num quadro de referência gravitacional: rotação e inclinação sem desvios e guinada exacta e não referenciada.
O mais pequeno fator de forma de nível industrial

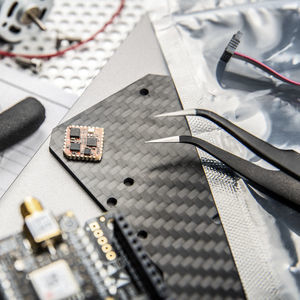

Como parte da série MTi 1, está entre os mais pequenos do seu género disponíveis, com cada módulo a medir apenas 12,1 × 12,1 mm e a pesar <1 g.
Solução abrangente, tudo-em-um
Adequado para uma vasta gama de aplicações (incorporadas), o MTi-2 faz parte da série MTi 1. É uma solução abrangente, tudo-em-um, que elimina a necessidade de conceber o seu próprio sistema e incorporar giroscópios, acelerómetros e outros sensores separados.
Especificações
Desempenho da fusão de sensores
Rotação, inclinação
0.5 graus RMS
Guinada/cabeça
não referenciado, baixa deriva
Posição
Integração de rastreio (SDI): Sim
Componentes de deteção
Giroscópio
Gama completa padrão
2000 graus/s
Estabilidade da polarização em funcionamento
6 graus/h
Densidade do ruído
0.003 °/s/√Hz
Acelerómetro
Gama completa padrão
16g
Estabilidade de polarização em funcionamento
40 µg
Densidade do ruído
70 µg/√Hz
Magnetómetro
a bordo
Especificações do sistema
Mecânica
Classificação IP (equivalente)
IP00
Dimensões
12.1 × 12,1 × 2,55 mm
Peso:
0.6 g
Características eléctricas
Tensão de entrada
2.8 a 3,6 V
Consumo de energia (tip.)
<100 mW @ 3 V
Interfaces / IO
Interfaces
UART, SPI, I²C
Protocolos
Xbus
Frequência de saída
Até 1 kHz
---
