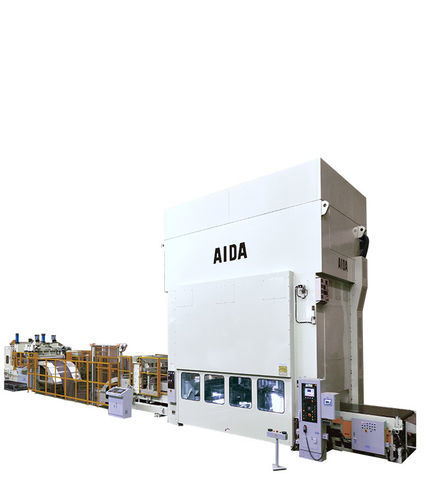

機械式プレス機 PMX-S4 series

成形スタンピング板金用

概要 PMX-S4シリーズは、順送金型成形用に設計された機械式4点直壁プレスです。タイロッドフレームはたわみが極めて少なく、ベアリングのクリアランスも最小限に抑えられているため、ブレークスルーを抑制し、騒音を低減し、金型の寿命を延ばします。 スライドの懸架点中心はタイロッドの中心近くに配置されており、多工程成形と偏心荷重に対する耐性を最適化しています。内蔵の動的カウンターバランスにより振動を低減し、安定した高速生産を実現します。 主な特長

• たわみが極めて少ないタイロッドフレームに鍛造偏心軸を取り付け、スライドおよび上型に動的バランス調整を施しています
• 振動低減と安定した高速運転を実現する内蔵型動的カウンターバランス
• 支持点間の間隔を広く取り、オフ-中心荷重に耐える
• 厚板の順送プレスに適した、高剛性の対称フレーム
• マルチプロセス成形および大きな偏心荷重に対応するため、スライドサスペンションの中心をタイロッドの中心近くに配置

主な仕様（機種別抜粋） PMX-S4-2000：能力 2000 kN；ストローク長 200 mm；ストローク数/分 50～120； 金型高さ 約475 mm；スライド面積例：1550×830 mm / 1850×880 mm；ボルスター面積例：1550×950 mm / 1850×950 mm； 上型最大重量：約1000 kg；側面開口部の例：850×375 mm / 900×450 mm。 PMX-S4-3000：能力 3000 kN；ストローク長 200 mm； ストローク数／分 40～100；金型高さ 約550 mm；スライド面積の例：1850×880 mm / 2150×1000 mm / 2450×1200 mm； ボルスター面積の例：1850×1000 mm / 1850×1000 mm / 2150×1000 mm； 上型最大重量：機種により約1000～1500 kg；側面開口部の例：900×450 mm / 1020×450 mm / 1220×450 mm。 PMX-S4-4000：能力 4000 kN；ストローク長 200 mm；ストローク数/分 30～80； 金型高さ：約650 mm；スライド面積の例：2150×1000 mm / 2450×1200 mm；ボルスター面積の例：2150×1250 mm / 2450×1250 mm； 上型最大重量：機種により約1500～3000 kg；側面開口部の例：1170×450 mm / 1170×550 mm。 PMX-S4-5000： 能力 5000 kN；ストローク長 300 mm；ストローク数/分 30～60；金型高さ 約700 mm；スライド面積の例：2450×1200 mm / 2450×1150 mm； ボルスター面積の例：2450×1250 mm / 2450×1400 mm；上型最大重量：約3000 kg；サイド開口部の例：1170×550 mm / 1270×650 mm。 PMX-S4-6000：能力 6000 kN；ストローク長 250 mm（代表値）；ストローク数/分 30～70；金型高さ 約750 mm；スライド面積の例：2450×1250 mm； ボルスター面積の例：2450×1400 mm；上型最大重量：約3000 kg；サイド開口部の例：1270×650 mm。 注記 シリーズの能力は2000 kN以上から記載されています。メーカーのウェブサイトに掲載されている製品資料によると、このシリーズは幅広い範囲をカバーしており、さらに高能力のバリエーションも利用可能です（ページ注記では最大12000 kNと記載されており、一部では最大16000 kNまでの供給が可能であるとの言及もあります）。 技術仕様

• タイプ：機械式4点直側プレス（横型クランクシャフト）
• プレス能力範囲：2000 kN（シリーズ基本仕様）から数千 kNのバリエーションまで（メーカーはさらに高い能力の機種も利用可能と明記）
• フレーム： たわみが極めて少なく、前後・左右対称の幾何学的形状を持つタイロッドフレーム
• クランクシャフト／偏心軸：鍛造偏心軸；スライドおよび上型金型の動的バランス調整済み
• カウンターバランス： 振動を低減し、安定した高速運転を実現する内蔵型動的カウンターバランス
• スライドサスペンション：最適な多工程成形および偏心荷重への耐性を実現するため、サスペンション点の中心をタイロッドの中心近くに配置
• 代表的なストローク長： モデル／バリエーションにより、約200～300 mm
• 標準ストローク数（分あたり）：モデル／バリエーションにより、約30～120 min-1
• 金型高さ（標準）： モデルにより約475～750 mm
• スライドおよびボルスター面積：モデルごとに複数のL/R×F/B構成（上記の主要仕様を参照）
• 最大上型重量：モデル／バリエーションにより最大数千キログラム
