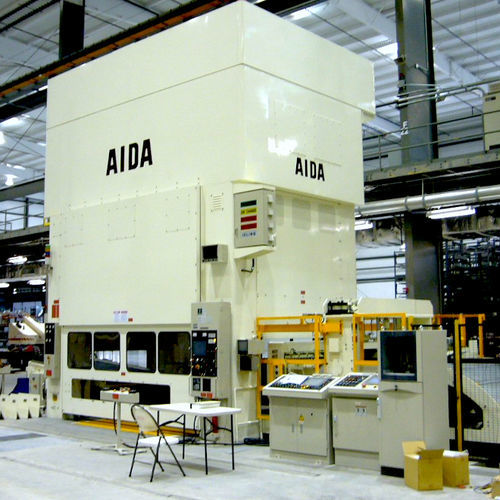

機械式プレス機 PME-L2 series

成形深絞り加工スタンピング

説明
PME-L2 プレスは、偏心荷重能力を高めるための広い吊点間隔、貫通（ブレークスルー）発生を抑える最小限の総クリアランス、横方向および縦方向の動きを抑える8点方形スライドガイド、剛性と精度を高めるタイロッド締めフレームを特徴とします。大型フレーム設計と製造プロセスは高強度材の成形に対応するよう改良されています。高度なリンクモーションは引き速度を低減しつつスライドの一定速度を維持します。AIDAは重要部位のクリアランスを最小化するために精密部品を社内製造し、高精度な成形と長寿命を実現します。PME-L2は自動車構造パネルやトランスミッション部品の成形に適しています。

主な特長

• 引き速度を低減し一定のスライド速度を維持する高度なリンクモーション
• 高い生産多様性と寸法安定性を可能にするプレスシステム
• 金属シールを用いた高度なオーバーロードプロテクタにより金型とプレスを迅速に保護
• 貫通発生を抑える最小限の総クリアランス
• 並行度を維持し偏心荷重に対抗するためのスライド調整が容易
• 偏心荷重耐性を高める広い吊点間隔

主要仕様
Model | PME-L2-10000 | PME-L2-12500 | PME-L2-25000
Capacity (kN) | 10000 | 12500 | 25000
Slide stroke (double reduction) (mm) | 550 | 400 | 500
Slide and bolster length (mm) | 4500 | 5100 | 4400
Slide and bolster width (mm) | 1800 | 1800 | 1800
Side window opening (mm) | 2500 | 2360 | 2600
Shut height (mm) | 900 | 900 | 950
Slide adjustment (mm) | 300 | 300 | 300
Press speed in pendulum mode (double reduction) (min^-1) | 10÷25 | 6÷24 | 8÷30

技術仕様 / 適用分野

• シリーズ: PME-L2 Series
• プレス型式: 2点リンクモーション直側プレス
• 容量範囲: 10000–25000 kN（PME-L2-10000 / PME-L2-12500 / PME-L2-25000）
• スライドストローク（ダブルリダクション）: モデルにより400–550 mm
• スライド＆ボルスター寸法（長さ×幅 mm）: モデルにより最大5100 × 1800
• サイドウィンドウ開口: モデルにより2360–2600 mm
• シャットハイト: モデルにより900–950 mm
• スライド調整: 300 mm（全モデル）
• ガイド: 横・縦の動きを制限する8面スライドガイド設計
• フレーム: 剛性と精度を高めるタイロッド締めフレーム
• AIDAによる精密部品の社内製造で重要箇所のクリアランスを最小化し高耐久性を実現
• 適用分野: 自動車構造パネルやトランスミッション部品の成形；高強度材の成形に最適
