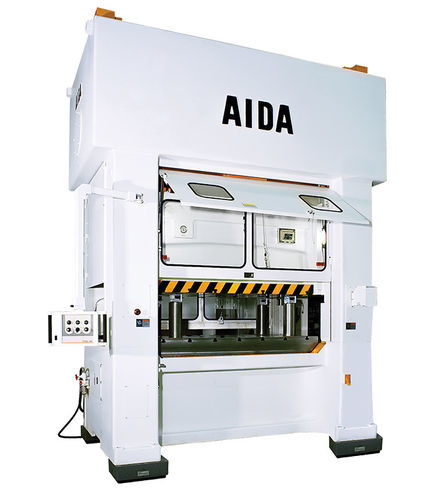

機械式プレス機 PMX-S2 series

成形スタンピング板金用

概要
PMX-S2 Seriesは、順送金型用途向けに設計された高精度・高剛性の2点式ストレートサイド（直立）エキセントリックプレスです。高剛性のタイロッドフレームと最小クリアランスのベアリングにより、突き抜け（ブレイクスルー）を抑制し、騒音低減、長期精度の維持、金型寿命の延長を実現します。スライドの吊点中心がタイロッド中心に近接して配置されており、左右広間隔の吊点や大荷重の偏心荷重に対応する多工程成形に最適な構造です。内蔵の動的カウンターバランスにより振動が低減され、高速安定生産が可能です。

主な特長

• スライドおよび上型の動的バランスを考慮した、極めて低たわみのタイロッドフレーム上に鍛造エキセントリックシャフトを採用
• 振動を低減する内蔵動的カウンターバランスにより高速安定運転を実現
• 吊点間の広い間隔により偏心荷重に対して高い耐性を発揮
• 厚板の順送プレス加工に耐える高剛性フレーム
• 前後・左右対称構造により高い動的精度を維持

主な仕様（機種別抜粋）
PMX-S2-2000 — 容量 (kN)：2000；ストローク (mm)：200；回転数 (min-1)：50÷120；ダイ高さ (mm)：475；スライド面積 (L×F mm)：1550×830；ボルスター面積 (L×F mm)：1550×950；上型最大質量 (kg)：1000；側面開口 (mm)：850×375
PMX-S2-3000 — 容量 (kN)：3000；ストローク (mm)：200；回転数 (min-1)：40÷100；ダイ高さ (mm)：550；スライド面積 (L×F mm)：1850×880；ボルスター面積 (L×F mm)：1850×950；上型最大質量 (kg)：1000；側面開口 (mm)：900×450
PMX-S2-4000 — 容量 (kN)：4000；ストローク (mm)：200；回転数 (min-1)：30÷80；ダイ高さ (mm)：650；スライド面積 (L×F mm)：2150×1000；ボルスター面積 (L×F mm)：1850×1000；上型最大質量 (kg)：1500；側面開口 (mm)：1020×450
PMX-S2-5000 — 容量 (kN)：5000；ストローク (mm)：300；回転数 (min-1)：30÷60；ダイ高さ (mm)：700；スライド面積 (L×F mm)：2450×1200；ボルスター面積 (L×F mm)：2150×1000；上型最大質量 (kg)：3000；側面開口 (mm)：1220×450
PMX-S2-6000 — 容量 (kN)：6000；ストローク (mm)：250；回転数 (min-1)：30÷70；ダイ高さ (mm)：750；スライド面積 (L×F mm)：2450×1250；ボルスター面積 (L×F mm)：2450×1400；上型最大質量 (kg)：3000；側面開口 (mm)：1270×650

特性／技術仕様

• プレス形式：順送金型用途向け2点式ストレートサイド（直立）エキセントリックプレス
• 容量範囲：標準シリーズ 2000〜6000 kN（最大16000 kNまで対応可能）
• ストローク：標準200 mm（機種により異なる）、一部で最大300 mm
• 速度域：機種により30〜120回/分の範囲
• ダイ高さ：機種により約475〜750 mm
• スライド・ボルスター面積：機種ごとに L/R × F/B の複数構成あり（仕様参照）
• 上型最大質量：機種により1000〜3000 kg
• フレーム：最小ベアリングクリアランスかつ左右前後対称の高剛性タイロッドフレームにより高い動的精度を確保
• 駆動・バランス：鍛造エキセントリックシャフトおよび内蔵動的カウンターバランスにより振動を低減し高速安定生産を実現
• 能力：偏心荷重や厚板の順送加工に耐える設計
