電動式プレス機 DSF-PE2 eries

電動式電子板金用

製品

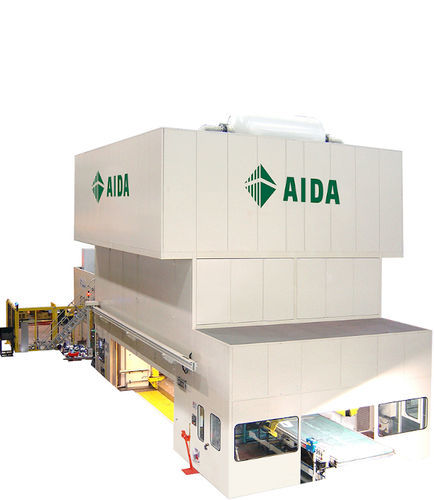

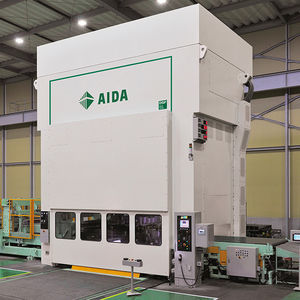

DSF-PE2 Seriesは、金属成形向けの2点支持ストレートサイド（straightside）プレスで、定格能力は4000 kN〜12500 kNです。フレームはタイロッド構造で、FEMにより設計・検証され、荷重下でのたわみを0.1 mm/m未満に抑えます。構造部材は品質管理された鋼板を使用し、溶接後に応力低減処理が施されています。

駆動と制御
AIDAの専用高トルク低速サーボモータを搭載し、プレス用途に最適化されています。AIDAサーボパッケージにより、ワーク高さに応じたスライド動作やストローク長の最適化、衝撃速度の精密制御が可能となり、生産性向上、金型寿命の延長および金型保守の低減に寄与します。

主な特徴

• 金型ごとに最適化可能なストローク長、速度、 dwell の完全プログラマブル制御
• 500件のジョブレシピ保存
• 操作ミスを低減するTeach機能
• 冗長化された二重エンコーダによる位置安全性
• 16チャネルPLS安全システム
• 統合トンネージモニタ
• プレスOITに表示される補助機器画面によるサードパーティ統合

主な仕様（概要）
Model | DSF-PE2-4000 | DSF-PE2-6300 | DSF-PE2-8000 | DSF-PE2-10000 | DSF-PE2-12500
Capacity (kN) | 4000 | 6300 | 8000 | 10000 | 12500
Slide Stroke (single reduction) (mm) | 350 | 400 | 500 | – | –
Slide Stroke (double reduction) (mm) | – | 450 | 500 | 600 | 600
Slide and bolster length (mm) | 2500-3050-3650 | 3050-3650-4250 | 3650-4000-4600 | 4500 | 4500
Slide and bolster width (mm) | 1500 | 1700 | 1800 | 1800 | 1800
Side window opening (mm) | 1700 | 2200 | 2200 | 2350 | 2350
Shut height (mm) | 600-650-700-750 | 700-750-800-850 | 750-800-850-900 | 750-800-850-900 | 750-800-850-900
Slide adjustment (mm) | 250 | 300 | 300 | 300 | 300
Press speed in pendulum mode (single reduction) (min⁻¹) | 3÷89 | 3÷80 | 3÷70 | – | –
Press speed in pendulum mode (double reduction) (min⁻¹) | – | 3÷55 | 3÷60 | 3÷47 | 3÷47

技術仕様

• シリーズ範囲：4000 kN〜12500 kN
• フレーム：ストレートサイド（straightside）フレーム、タイロッド構造、FEM検証済み部品
• 荷重下でのたわみ設計値：< 0.1 mm/m
• 材料：品質管理された鋼板、溶接後の応力低減処理
• 駆動：AIDA専用高トルク低速サーボモータ
• 制御：ストローク長、速度、dwellのプログラム制御；500ジョブレシピ；Teach機能；二重冗長エンコーダ
• 安全・監視：16チャネルPLS；統合トンネージモニタ
• 統合：補助機器をプレスOITに表示してのサードパーティ統合
• 対応モデル：DSF-PE2-4000 / 6300 / 8000 / 10000 / 12500
