機械式プレス機 PME-S2 series

成形スタンピング偏心

製品説明

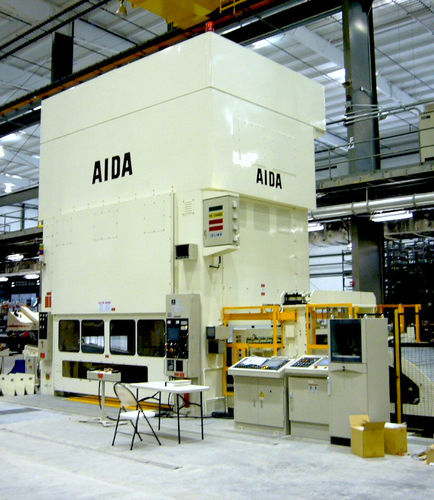

AIDA PME-S2 Seriesは、2点偏心のストレートサイドプレスで、自動車の構造パネルやトランスミッション部品の高精度成形を目的に設計されています。主な設計要素は、偏心荷重性能を高める広い懸架点間隔、ブレイクスルー（突き抜け）発生を抑える最小クリアランス、横・縦方向の動きを抑える8点方形スライドガイド、剛性を高めるタイロッド締めフレームなどです。大径フレーム設計と改良された製造工程により、高張力材の成形にも対応します。重要な精密部品は社内生産によりクリティカルな公差を確保しています。

特徴

• 幅広い生産バリエーションと高い安定性を実現するプレスシステム
• 金属シールを用いた高応答の過負荷保護装置により金型・プレスを保護
• 突き抜け発生を低減する最小限の総クリアランス
• 平行度を維持し偏心荷重に耐える調整可能なスライド機構
• 偏心荷重耐性を高める広い接続間隔

主要仕様
Model | PME-S2-4000 | PME-S2-6300 | PME-S2-8000 | PME-S2-10000
Capacity (kN) | 4000 | 6300 | 8000 | 10000
Slide Stroke (single reduction) (mm) | 350 | 400 | 400 | –
Slide Stroke (double reduction) (mm) | 300-400 | 450 | 450-500 | 400-500-600
Slide and bolster length (mm) | 3050-3650 | 3500-(4250) | 4000 | 4500-5000
Slide and bolster width (mm) | 1500 | 1500-(1700) | 1800 | 1800
Side window opening (mm) | 1700 | 2200 | 2200 | 2360
Shut height (mm) | 600-650-850 | 800-900-1000 | 900-950-1000 | 900-1000
Slide adjustment (mm) | 250 | 300 | 300 | 300
Press speed in pendulum mode (single reduction) (min⁻¹) | 20÷60 | 20÷50 | 20÷50 | –
Press speed in pendulum mode (double reduction) (min⁻¹) | 10÷35 | 10÷30 | 12÷30 | 15÷30

技術的特性

• シリーズ: PME-S2 Series（機械式2点偏心ストレートサイドプレス）
• プレス容量: 4000–10000 kN（機種により異なる）
• スライドストローク（単段/複段）: 350–400 mm / 300–600 mm（機種依存）
• スライド・ボルスター寸法: 長さ3050–5000 mm、幅1500–1800 mm（機種依存）
• サイドウィンドウ開口: 1700–2360 mm（機種依存）
• シャットハイトおよびスライド調整: 複数設定（例: シャットハイト600–1000 mm、スライド調整250–300 mm）
• ガイド設計: 8点方形／8面スライドガイドにより横/縦方向の動きを低減
• フレーム: タイロッド締めフレームにより剛性と精度を向上
• 製造: 重要部品を社内生産し、重要箇所のクリアランスを最小化
• 用途: 自動車の構造パネルやトランスミッション部品の成形、高張力材の成形に適合
