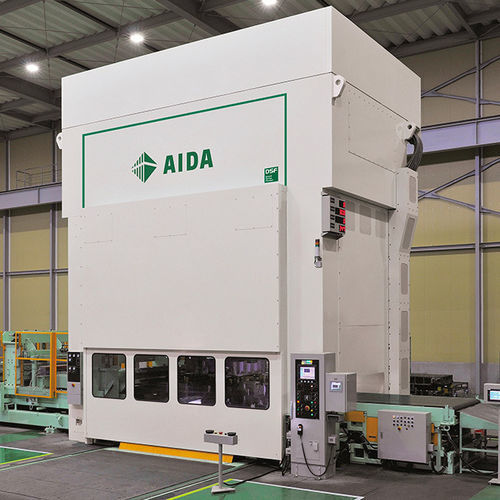

スタンピングプレス機 DSF-P2 series

板金用フレーム高速

概要
DSF-P2シリーズは、順送金型用途向けに設計された高精度・高剛性の2点式ストレートサイドサーボプレスです。タイロッドフレームと総合的に最小限の軸受クリアランスによりブレイクスルーと騒音を低減し、長期的な精度向上と金型寿命の延長を実現します。左右軸配置と接続点間の広いピッチにより偏芯荷重に耐え、独自のトルクユニットは逆荷重を駆動歯車へ伝達しません。各部品は社内で加工され、総クリアランスはJIS Special Class以下を達成しています。内蔵ダイナミックカウンターバランスおよびスライドと上型の動的バランスにより振動を低減し、安定した高速生産を可能にします。組立時に発生する最小の変形を加工時に再現することで、高精度な組立部品を実現しています。

主な特長

• 非常に低いたわみのタイロッドフレーム上に鍛造偏心軸を採用し、スライドと上型を動的にバランス
• 内蔵ダイナミックカウンターバランスにより振動を低減し、高速でも安定稼働
• 抜き加工時のブレイクスルーを最小化し、金型寿命を延ばし製品精度を向上
• 厚板の順送プレス加工に耐える高剛性フレーム
• 前後左右対称設計により高い動的精度を維持

主要仕様（選定モデル）
Model | DSF-P2-4000-245-115 | DSF-P2-6000-305-140
Capacity (kN)* | 4000 | 6000
ストローク長 (mm) | 250 | 250
分速（回/分） (min-1) | 1÷80 | 1÷118
スライド調整量 (mm) | 100 | 150
ダイ高さ (mm) | 700 | 800
スライド面積 (L/R x F/B) (mm) | 2450×1150 | 3050×1400
ボルスター面積 (L/R x F/B) (mm) | 2450×1150 | 3050×1400
サイドオープン (mm) | 1170 | 1250

注記
カスタマイズ仕様により最大27000 kNまで対応可能です。

技術仕様

• プレス形式：順送金型用途向け2点式ストレートサイドサーボプレス
• 容量範囲：表示モデルは例示；カスタマイズで最大27000 kNまで対応
• フレーム：高剛性タイロッドフレーム、前後左右対称設計
• 軸：鍛造偏心軸；左右軸配置で偏芯荷重に耐性
• 軸受/クリアランス：総合的に最小限の軸受クリアランス；総クリアランスはJIS Special Class以下
• 駆動/トルク：逆荷重を駆動歯車へ伝達しない独自のトルクユニット
• 動的バランス：スライドおよび上型の動的バランス；内蔵ダイナミックカウンターバランス
• 製造：組立時の最小変形を再現するために社内加工で高精度を実現
• 用途：順送プレス加工（厚板含む）に最適化、ブレイクスルー低減と金型寿命延長を実現
