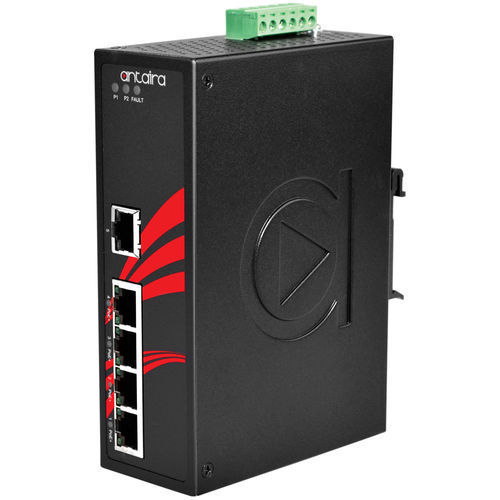

非管理型イーサネットスイッチ LNP-0500-24

スマート5 ポート組み込み式

製品概要 AntairaのLNP-0500-24は、ポート1から4でIEEE-802.3at準拠（Power-over-Ethernet Plus）をサポートするスマートな5ポート産業用非管理型イーサネットスイッチです。このスイッチは電源供給装置（PSE）として分類されており、この方法で使用すると、LNP-0500-24は電源供給の集中化を可能にし、ポートあたり最大30ワットの電力を提供します。LNP-0500-24は、IEEE 802.3afまたは802.3at準拠の電力デバイス（PD）を電力供給するために使用でき、追加の配線が不要になり、IEEE 802.3/802.3u/802.3xを10/100BTx、全二重または半二重、MDI/MDI-X自動検出でサポートし、産業用イーサネットネットワークの経済的なソリューションを提供します。さらに、ネットワークブロードキャストストーム保護と内蔵リレー警告機能により、電力障害やポートの断線が発生した場合にネットワークエンジニアに警告します。 特徴 - ネットワークブロードキャストストーム保護 - 4ポートIEEE 802.3at準拠PoE+機能（30W/ポート） - 1ポート10/100Tx高速イーサネット - 自動MDI/MDI-X機能をサポート - ストアアンドフォワードスイッチングアーキテクチャ - 2K MACアドレステーブル - サージ保護：2,000 VDCサポート - ESD保護：6,000 VDCサポート - 冗長電源入力設計 - 12~36VDC - ポートブレークアラーム用内蔵リレー出力 - IP30堅牢なアルミケースデザイン - DINレールおよび壁面取り付けサポート - 動作温度範囲 - STD：-10°から70°C、EOT：-40°から75°C - 5年間の保証 パッケージ内容 - LNP-0500-24 - 取り付けブラケット オプションアクセサリー - DIN-RACK-2U：すべてのDINレール取り付け可能製品用の19インチラックマウントアダプター、2U高さ - NDR-120-24：120W単一出力産業用DINレール電源、24VDC出力 - SDR-240-24：240ワットシリーズ / 24 VDC / 10.0アンペア産業用スリム高効率単一出力DINレール電源 技術仕様 技術 - IEEE標準：IEEE 802.3 10Base-Tイーサネット、IEEE 802.3u 100Base-TX高速イーサネット、IEEE 802.3xフロー制御、IEEE 802.3af/at Power over Ethernet - 処理タイプ：ストアアンドフォワード - プロトコル：CSMA/CD - フロー制御：IEEE 802.3xフロー制御、バックプレッシャーフロー制御 性能 - MACテーブルサイズ：2K - 転送速度：イーサネットポートで14,880pps、高速イーサネットポートで148,800pps - スイッチングアーキテクチャ：バックプレーン（スイッチングファブリック）：1.0Gbps、パケットスループット能力（全二重）：1.488Mpps @ 64bytes イーサネットインターフェース - イーサネットポート数：5ポート - 10/100 BASE-T(X)：5ポート - PoEポート：4ポート（30W/ポート） - PoEピン割り当て：V+, V+, V-, V-, ピン1, 2, 3, 6（エンドスパン、モードA） 機械的特性 - ハウジング：金属、IP30保護 - 取り付け：DINレール取り付け、壁面取り付け（オプション） - 寸法（幅×高さ×奥行き）：46 × 142 × 99 mm - 重量：ユニット重量：1.68 lbs、出荷重量：2.0 lbs 電源要件 - 電源接続：取り外し可能な4接点端子台 - 入力電圧：12V–36V DC、冗長入力 - 電源冗長性：あり - リレー出力：24V DC、1A抵抗性 - システム電力消費：25ワット - 最大PoE電力予算：120ワット - 過電流保護：あり - 逆極性保護：あり 環境制限 - 動作温度：-10°から70°C（14°から158°F） - 保管温度：-40°から85°C（-40°から185°F） - 周囲相対湿度：5%から95%非結露 規制承認 - 認証：FCC、CE - UL 508：✔ - ISA 12.12.01（UL C1D2）：✔ - EMI：FCC Part 15 Subpart B Class A、CE EN 55032 Class A、EN 61000-6-4 Class A - EMS：CE EN 55024、EN 61000-6-2、IEC61000-4-2（ESD）、IEC61000-4-3（RS）、IEC61000-4-4（EFT）、IEC61000-4-5（サージ）、IEC61000-4-6（CS）、IEC61000-4-8（磁場） - 安定性試験：自由落下：IEC60068-2-32、衝撃：IEC60068-2-27、振動：IEC60068-2-6 - グリーン：RoHs準拠 - 保証：5年
