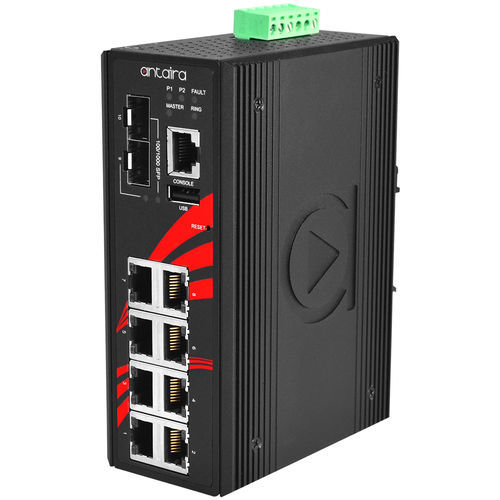

マネージドスイッチ LMP-1002G-SFP-24

10 ポートレベル 2ギガビットイーサネット

導入
Antaira LMP-1002G-SFP-24 は、10ポートの産業用ギガビットPoE+マネージドレイヤ2イーサネットスイッチで、8ポートの10/100/1000Tx PoE+（IEEE 802.3at/af、各ポート最大30W）と、2スロットの100/1000デュアルレートSFPを備えています。Webコンソール、CLI、SNMPによる管理が可能で、産業用制御、監視、およびモバイルPoE用途に適しています。

一般
金属製IP30筐体。DINレールおよびオプションの壁掛け取付対応。動作温度 -10°C〜70°C。内蔵ブースターを備えた冗長DC入力12–55 VDCにより、低電圧環境でも48 VDCのPoE供給が可能。EFT/ESD保護およびリレーアラーム出力を備え、過酷な産業環境に対応します。

機能

• 8 × 10/100/1000Tx PoE+ ポート（IEEE 802.3at/af）、各ポート最大30W
• 2 × 100/1000 デュアルレートSFPスロット（ファイバーアップリンク）
• ネットワーク冗長：STP/RSTP/MSTP および ITU-T G.8032 ERPS（復旧<50ms）
• 管理：Webコンソール、CLI、Telnet、SNMP v1/v2c/v3
• 高度なネットワーク：IEEE 802.1Q VLAN、IGMP v1/v2/v3（最大1024グループ）、QoS（IEEE 802.1p）、LACP
• セキュリティ／プロトコル：802.1X、HTTPS、SSH/SSL、Modbus TCP、RMON、DHCPオプション対応
• PoE Ping Alarm によるポート電源リサイクル機能およびメールによるシステム警告
• IP30金属筐体、DINレールおよび壁面取付対応
• 動作温度 -10°C〜70°C、保証5年

パッケージ内容

• 1 x LMP-1002G-SFP-24
• 1 x RJ45 から DB9 へのシリアルコンソールケーブル
• 1 x DC ケーブル（18 AWG）および DC ジャック 5.5 x 2.1 mm
• 2 x 壁取付ブラケットとネジ

オプションアクセサリ

• CBF-LC01LC-MD — LC to LC 1m マルチモードデュプレックスファイバーケーブル
• DIN-RACK-2U — DINレールから19"ラックへの2Uアダプタ
• MDR-60-24 — 60W / 24 VDC / 2.5A 工業用スリムDINレール電源
• SFP-M — 1Gb SFP トランシーバー、マルチモード 550m / LC / 850nm
• SFP-S10 — 1Gb SFP トランシーバー、シングルモード 10 km / LC / 1310nm

ダウンロード

• データシート（製品シリーズ データシート PDF）
• ハードウェアマニュアル（製品シリーズ ハードウェアマニュアル PDF）
• ソフトウェアマニュアル V6.2（5〜26ポート機器を対象とするソフトウェアマニュアル PDF）

技術仕様

• 準拠規格：IEEE 802.3/802.3u/802.3ab/802.3z/802.3x/802.3af/at、802.1d/w/s、802.1Q、802.1X、ITU-T G.8032
• スイッチング：Store-and-forward、バックプレーン20 Gbps、MACテーブル8K、ジャンボフレーム最大9.6 KB
• インターフェース：8 × 10/100/1000 BASE-T（PoE+）、2 × 100/1000 SFP
• VLAN：1–4094グループ、IGMP：最大1024グループ
• 管理・プロトコル：Web、CLI、Telnet、SNMP v1/v2c/v3、DHCP、SNTP、Syslog、SSH/SSL、HTTPS、Modbus/TCP、LLDP
• 電源：着脱式6ピン端子ブロック；入力12–55 VDC（冗長）内部ブースター搭載；システム消費電力約15 W（PoE除く）
• 保護：EFT/ESD、過電流保護、逆極性保護；リレー出力24 V DC、1 A
• 筐体：金属IP30、DINレール取付；寸法54 × 142 × 99 mm；本体重量約1.13 kg（出荷1.5 kg）
• 環境：動作温度 -10°C〜70°C、保存 -40°C〜85°C、湿度5%〜95%（結露無）
• 認証：FCC、CE、UL 60950-1、UL 61010 系、ISA 12.12.01（UL C1D2）、ATEX、NEMA TS2
• EMI/EMS：FCC Part 15 Class A、CE EN 55032/55024、IEC61000 系の耐性・サージ試験
• 適合：RoHS、IEC60068 による耐衝撃・振動試験
• 保証：5 年
