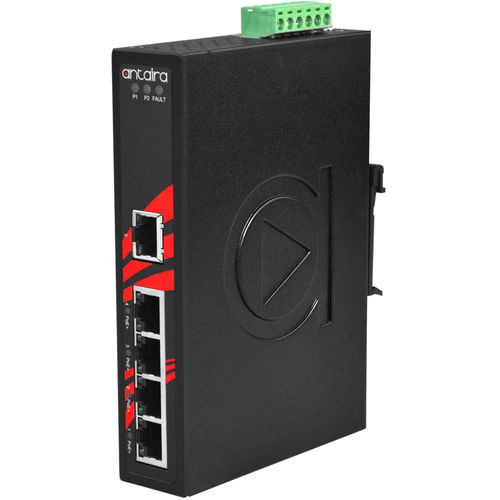

非管理型イーサネットスイッチ LNP-0500

スマート5 ポート組み込み式

製品概要 AntairaのLNP-0500は、ポート1から4でIEEE-802.3at準拠（Power-over-Ethernet Plus）をサポートするスマートな5ポート産業用非管理型イーサネットスイッチです。このスイッチは電源供給装置（PSE）として分類されており、この方法で使用すると、LNP-0500は電源供給の集中化を可能にし、ポートあたり最大30ワットの電力を提供します。LNP-0500は、IEEE 802.3afまたは802.3at準拠の電力デバイス（PD）を駆動するために使用でき、追加の配線が不要になり、IEEE 802.3/802.3u/802.3xを10/100BTx、全二重または半二重、MDI/MDI-X自動検出でサポートし、産業用イーサネットネットワークの経済的なソリューションを提供します。さらに、ネットワークブロードキャストストーム保護と内蔵リレー警告機能により、電源障害やポートの断線が発生した場合にネットワークエンジニアに警告します。 特徴 - ネットワークブロードキャストストーム保護 - 4ポートIEEE 802.3at準拠PoE+機能、30W/ポート - 1ポート10/100Tx高速イーサネット - 自動MDI/MDI-X機能をサポート - ストアアンドフォワードスイッチングアーキテクチャ - 2K MACアドレステーブル - EFT保護：2,000 VDCサポート - ESD保護：6,000 VDCサポート - 冗長電源入力設計 – 48~55VDC - ポートブレークアラーム用内蔵リレー出力 - IP30堅牢なアルミケースデザイン - DINレールおよび壁面取り付けサポート - 動作温度範囲 - STD: -10°から70° C, EOT: -40°から75° C - 5年間の保証 パッケージ内容 - LNP-0500 - 取り付けブラケット オプションアクセサリー - DIN-RACK-2U: すべてのDINレール取り付け可能製品用の19インチラックマウントアダプター、2U高さ 技術仕様 - IEEE標準: IEEE 802.3 10Base-Tイーサネット, IEEE 802.3u 100Base-TX高速イーサネット, IEEE 802.3xフロー制御, IEEE 802.3af/at Power over Ethernet - 処理タイプ: ストアアンドフォワード - プロトコル: CSMA/CD - フロー制御: IEEE 802.3xフロー制御, バックプレッシャーフロー制御 - 転送速度: イーサネットポートで14,880pps, 高速イーサネットポートで148,800pps - スイッチングアーキテクチャ: バックプレーン（スイッチングファブリック）: 1.0Gbps; パケットスループット能力（全二重）: 1.488Mpps @ 64bytes - イーサネットポート数: 5ポート - 10/100 BASE-T(X): 5ポート - PoEポート: 4ポート（30W/ポート） - PoEピン割り当て: V+, V+, V-, V-, ピン1, 2, 3, 6用（エンドスパン、モードA） - ハウジング: 金属、IP30保護 - 取り付け: DINレール取り付け、壁面取り付け（オプション） - 寸法（幅×高さ×奥行き）: 30 × 142 × 99 mm - 重量: ユニット重量: 1.1 lbs; 出荷重量: 1.45 lbs - 電源接続: 取り外し可能な4接点端子台 - 入力電圧: 48V–55V DC、冗長入力 - 電源冗長性: あり - リレー出力: 24V DC, 1A抵抗性 - システム消費電力: 10ワット - 最大PoE電力予算: 120ワット - 過電流保護: あり - 逆極性保護: あり - 動作温度: -10°から70° C (14°から158° F) - 保管温度: -40°から85° C (-40°から185° F) - 周囲相対湿度: 5%から95%非結露 - 認証: FCC, CE, UL 508, ISA 12.12.01 (UL C1D2) - EMI: FCC Part 15 Subpart B Class A, CE EN 55032 Class A, EN 61000-6-4 Class A - EMS: CE EN 55024, EN 61000-6-2, IEC61000-4-2 (ESD), IEC61000-4-3 (RS), IEC61000-4-4 (EFT), IEC61000-4-5 (Surge), IEC61000-4-6 (CS), IEC61000-4-8 (磁場) - 安定性試験: 自由落下: IEC60068-2-32, 衝撃: IEC60068-2-27, 振動: IEC60068-2-6 - グリーン: RoHs準拠 - 保証: 5年
