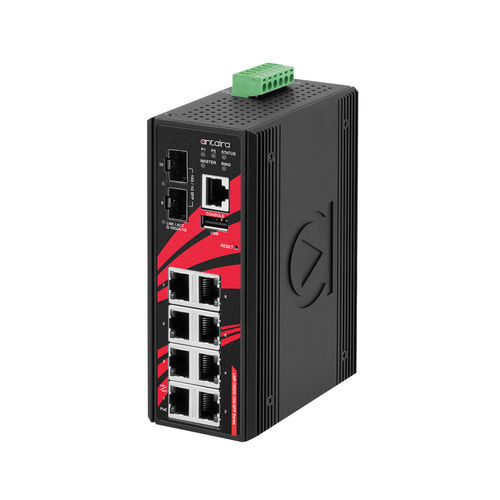

マネージドスイッチ LMP-1002G-10G-SFP

10 ポートレベル 3ギガビットイーサネット

導入
Antaira Technologies LMP-1002G-10G-SFP は、8ポートのPoE+ギガビットポートと2スロットのデュアルレート（1G/10G）SFP+を備えた10ポート産業用ギガビット Layer 3 管理型イーサネットスイッチです。標準的な Layer 2/Layer 3 管理機能、Jumbo Frame 対応、高帯域を提供し、過酷な産業ネットワーク用途に適しています。IP30 金属筐体は DIN レール取付に対応し、動作温度は -40°C〜60°C、EFT および ESD 保護を備えています。

主な特長

• 8 x 10/100/1000Base‑T(X)（IEEE 802.3af/at PoE+、ポートあたり30 W）
• 2 x 1G/10G SFP+ デュアルレートスロット
• ネットワーク冗長化：STP / RSTP / MSTP、G.8032 ERPS（復旧 <50 ms）
• IPv4/IPv6 対応および DHCP Option 66/67/82
• 装置管理・監視用の Modbus/TCP 対応
• IGMP v1/v2/v3 マルチキャストフィルタリング、IEEE 802.1Q VLAN セグメンテーション
• 電源入力 48–55 V DC（着脱式 6 ピン端子）、逆接続保護
• DIN レールまたは壁面取り付け対応、IP30 金属筐体、動作温度 -40°C〜60°C
• 最大 PoE 合計出力：240 W

パッケージ内容

• 1 x LMP-1002G-10G-SFP
• 1 x クイックインストールガイド
• 1 x 壁面取り付けブラケットセット（ネジ付）
• 1 x DC ケーブル – 18 AWG & DC ジャック 5.5 × 2.1 mm
• 1 x RJ45 ダストカバーセット
• 1 x RJ45→DB9 シリアルコンソールケーブル

技術 — IEEE 標準

• IEEE 802.3 / 802.3u / 802.3ab / 802.3z / 802.3ae
• IEEE 802.3af / 802.3at PoE; IEEE 802.3x フロー制御
• IEEE 802.1d STP、802.1w RSTP、802.1s MSTP; ITU‑T G.8032 ERPS
• IEEE 802.1Q VLAN; IEEE 802.1p QoS; IEEE 802.1X 認証
• IEEE 802.1AB LLDP; IEEE 802.3ad リンクアグリゲーション（LACP）

プロトコル & 設定

• IGMP v1/v2/v3、SNMP v1/v2c/v3、TFTP、SNTP、SMTP、RMON、HTTP、HTTPS、Telnet、Syslog
• DHCP Option 66/67/82、SSH/SSL、Modbus/TCP、LLDP、IPv4/IPv6
• HTTP/HTTPS、Telnet、SSH、CLI、TFTP、SNMP v3 による設定
• VLAN グループ：最大 4095；IGMP グループ：最大 1024

性能

• MAC テーブル：16K
• Jumbo frame：最大 9.6 Kbytes
• メモリバッファ：8 Mbits
• 転送レート：14,880 pps（Ethernet）、148,800 pps（Fast Ethernet）、1,488,000 pps（Gigabit）、14,880,000 pps（10 Gigabit）
• スイッチングファブリック（バックプレーン）：56 Gbps

イーサネットインターフェース

• 8 x 10/100/1000 BASE‑T(X) ポート（8ポートすべてにPoE、30 W/ポート）
• PoE 配線：ピン1,2,3,6 に V+, V+, V-, V-（End‑span、Mode A）

光インターフェース

• 2 x 1G/10G SFP+ ポート（デュアルレート）
• 波長：SFP モジュール仕様に従う

LED インジケータ

• システム：Power1、Power2、Master、Ring、Status
• イーサネットポート：速度 / リンク / アクティビティ
• PoE：On は PD 接続を示す
• SFP：リンク / アクティビティ

機械的特性

• 筐体：金属、IP30 保護
• 取付：DIN レール（標準）、壁面（オプション）
• 寸法（W × H × D）：54 × 142 × 99 mm
• 本体重量：2.43 lbs； 梱包重量：3.10 lbs

電源要件

• 電源接続：着脱式 6 接点端子台
• 入力電圧：48–55 V DC、冗長入力対応
• 電源冗長：あり；リレー出力：24 VDC、1 A 抵抗負荷
• システム消費電力：15.5 W（システム）
• 最大 PoE 電力予算：240 W；過電流保護および逆接続保護あり

環境制限

• 動作温度：-40°〜60° C
• 保存温度：-40°〜85° C
• 相対湿度：5%〜95% 結露なきこと

規格承認 & 信頼性

• 認証：FCC、CE
• UL：UL 61010‑1 / UL 61010‑2‑201 指定
• EMI：FCC Part 15 Class A； CE EN 55032 Class A； EN 61000‑6‑4 Class A
• EMS：CE EN 55035 / EN 61000‑6‑2； IEC61000‑4‑2/3/4/5/6/8
• 耐久試験：Free Fall IEC60068‑2‑32； Shock IEC60068‑2‑27； Vibration IEC60068‑2‑6
• MTBF：352,670 hrs； RoHS 準拠； 保証：5 年

ダウンロード

• Datasheet
• ハードウェアマニュアル
• ソフトウェアマニュアル V6.1
• クイックインストールガイド

技術仕様

• ブランド: Antaira Technologies
• モデル: LMP-1002G-10G-SFP
• タイプ: 10ポート産業用PoE+ Layer 3 管理型イーサネットスイッチ
• イーサネットポート: 8 x 10/100/1000Tx (PoE+ 30 W/ポート)
• 光ポート: 2 x 1G/10G SFP+
• 最大 PoE 予算: 240 W
• 電源入力: 48–55 V DC (着脱式 6 ピン端子)、冗長対応
• スイッチングファブリック: 56 Gbps
• MAC テーブル: 16K；Jumbo frame: 9.6 KB
• 寸法: 54 × 142 × 99 mm；重量: 2.43 lbs
• 動作温度: -40°〜60° C
• 保護: IP30、金属筐体；取付: DIN レール / 壁（オプション）
• 認証: FCC、CE； 列挙された EMI/EMS 規格
• 保証: 5 年
