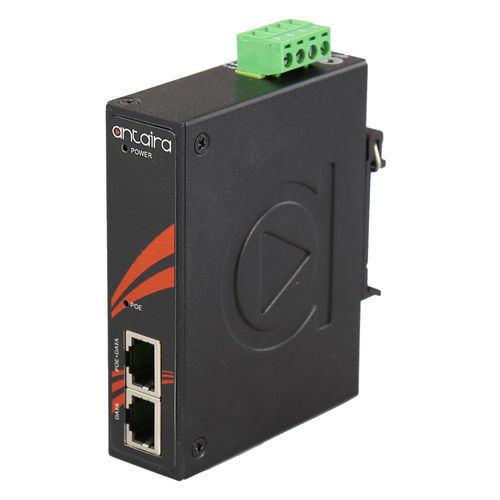

IEEE 802.3atPoEインジェクター INJ-0200G-60-24-T

IEEE 802.3btIEEE 802.3afDINレール

概要
Antaira INJ-0200G-60-24-T は、IEEE 802.3bt（Type 3）準拠の産業用高出力 4PPoE ギガビット PoE インジェクターで、データと最大ポートあたり60 Wの電力を供給します。IP30金属筐体、DINレールまたは壁面取り付け対応、厳しい産業環境向けの拡張動作温度範囲を備えています。

主な特長

• 10/100/1000 PoE インジェクター（4ペア/4PPoE 対応）
• IEEE 802.3af/at/bt 準拠 — ポートあたり最大60 W
• 広い入力電圧範囲（9–48 VDC）；12–24 VDCで30 W、24–48 VDCで60 Wをサポート
• 単一のイーサネットケーブルでデータと電力を伝送（PoE）
• 動作温度範囲：-40°C～75°C
• DINレールまたは壁面取り付け、コンパクトな金属製IP30筐体
• 5年保証

技術仕様

• 規格：IEEE 802.3/802.3u/802.3ab；IEEE 802.3af/at/bt PoE
• 転送レート：14,880pps（Ethernet）；148,800pps（Fast Ethernet）；1,488,000pps（Gigabit）
• イーサネットポート：2 × 10/100/1000BaseT(X)（1 × Data IN、1 × PoE OUT）
• LED表示：電源およびPoE
• 筐体：金属、IP30
• 寸法（W×H×D）：26 × 95 × 75 mm
• 重量：本体 0.60 lbs；梱包 1.0 lbs
• 取り付け：DINレールまたは壁面取り付け
• 入力電圧：9–48 VDC；4ピン端子台による電源接続
• 保護：逆接続保護および過電流保護内蔵
• 消費電力：5 W（システム）
• PoE出力：ポートあたり最大60 W — 最大PoE予算 60 W
• 動作温度：-40°C～75°C；保管温度：-40°C～85°C
• 湿度：5%～95% 結露なきこと
• EMI/耐性：CE、FCC Class A；EN61000-6-4、EN61000-6-2；EN61000-4-2/3/4/5/6/8
• 機械的試験：IEC60068-2-32、IEC60068-2-27、IEC60068-2-6
• RoHS 準拠；認証：FCC、CE
• PoE ピン割り当て：V+ = ピン 3,4,5,6；V- = ピン 1,2,7,8

同梱物

• INJ-0200G-60-24-T 本体
• 壁面取付ブラケットセット（ネジ付）
• クイックインストールガイド

用途

• 産業用イーサネットネットワーク、リモート IoT デバイス、監視カメラ、無線アクセスポイント、現場機器（ポートあたり最大60 W が必要な機器）
• 制御盤、輸送、公共インフラ、屋外筐体（適切な外部保護と併用）に適する

適合性と保証

• 関連する EMI/EMC および環境規格に適合（仕様を参照）
• RoHS 準拠；FCC、CE 認証
• 製造者保証 5 年
