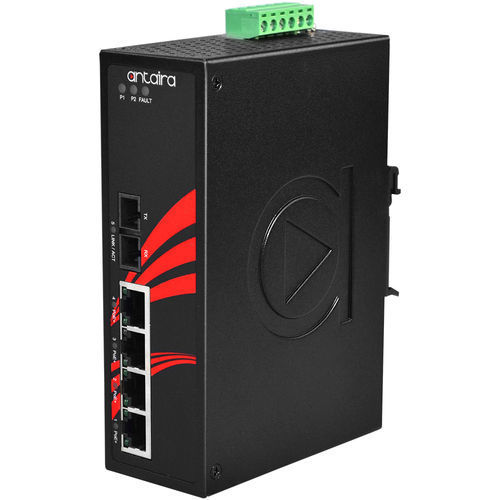

非管理型イーサネットスイッチ LNP-0501-M-24-T

5 ポート組み込み式DINレール

製品概要 Antaira TechnologiesのLNP-0501-24-Tは、4つの10/100TxファストイーサネットRJ45ポートと1つの100Fxファイバーポートを備えた産業用PoE+非管理型イーサネットスイッチで、マルチモード2Km用のSCタイプコネクタを備えています。各イーサネットポートは、ポートあたり最大30WのIEEE 802.3at高出力PoE+出力をサポートしており、PoE電源を必要とするアプリケーションに最適です。このモデルは、12〜36VDCの低電圧入力範囲を提供し、内部電圧ブースターを使用して48VDCのPoE電源出力をサポートします。 LNP-0501-24-TはIP30定格で、DINレールに取り付け可能で、-40°から75°Cの動作温度をサポートします。また、PoE機能を備えたイーサネット接続と、バッテリーなどの低電圧電源を利用するモバイル監視アプリケーション、および24VDC電源を必要とするその他の産業オートメーション現場、例えばセキュリティ監視、交通監視システム、石油/ガスおよび鉱業、電力/ユーティリティの施設管理、上下水道処理プラント、工場オートメーションの自動化生産ラインに適しています。 特徴 - ネットワークブロードキャストストーム保護 - 4ポートIEEE 802.3at準拠PoE+機能、30W/ポート - 1ポート100Fx SC/STタイプコネクタ（マルチ/シングルモード） - Auto MDI/MDI-X機能をサポート - ストアアンドフォワードスイッチングアーキテクチャ - 2K MACアドレステーブル - サージ保護：2,000 VDCサポート - ESD保護：6,000 VDCサポート - 冗長電源入力設計 – 12〜36VDC - ポートブレークアラーム用内蔵リレー出力 - IP30頑丈なアルミケースデザイン - DINレールおよび壁取り付けサポート - 動作温度範囲EOT：-40°から75°C - 5年間の保証 パッケージ内容 - 1 - LNP-0501-M-24-T - 2 - 壁取り付けブラケットとネジ - 1 - DCケーブル –18 AWG & DCジャック5.5x2.1mm オプションアクセサリー - DIN-RACK-2U：すべてのDINレール取り付け可能製品用の19インチラックマウントアダプター、2U高さ - NDR-120-24：120Wシングル出力産業用DINレール電源、24VDC出力 - AD-SCM-STF-M：SCオスからSTメスアダプターマルチモード 技術仕様 - IEEE標準：IEEE 802.3 10Base-Tイーサネット、IEEE 802.3u 100Base-TXファストイーサネット、IEEE 802.3xフロー制御、IEEE 802.3af/at Power over Ethernet - 処理タイプ：ストアアンドフォワード - プロトコル：CSMA/CD - フロー制御：IEEE 802.3xフロー制御、バックプレッシャーフロー制御 - MACテーブルサイズ：2K - 転送速度：イーサネットポートで14,880pps、ファストイーサネットポートで148,800pps - スイッチングアーキテクチャ：バックプレーン（スイッチングファブリック）：1.9 Gbps; パケットスループット能力（フルデュプレックス）：1.488Mpps @64bytes - イーサネットポート数：4ポート - 10/100 BASE-T(X)：4ポート - PoEポート：4ポート（30W/ポート） - PoEピン割り当て：V+, V+, V-, V-, ピン1, 2, 3, 6用（エンドスパン、モードA） - ファイバーポート数：1ポート - 波長：1310nm（マルチモード） - ハウジング：金属、IP30保護 - 取り付け：DINレール取り付け、壁取り付け（オプション） - 寸法（幅×高さ×奥行）：46 × 142 × 99 mm - 重量：ユニット重量：1.68 lbs; 出荷重量：2.0 lbs - 電源接続：取り外し可能な6接点端子台 - 入力電圧：12V–36V DC、冗長入力 - 電源冗長性：あり - リレー出力：24V DC、1A抵抗性 - システム電力消費：5ワット - 最大PoE電力予算：90W@12VDC、120W@36VDC - 過電流保護：あり - 逆極性保護：あり - 動作温度：-40°から75°C（-40°から167°F） - 保管温度：-40°から85°C（-40°から185°F） - 周囲相対湿度：5%から95%非結露 - 認証：FCC、CE - UL 508：✔ - EMI：FCCパート15サブパートBクラスA、CE EN 55032クラスA、EN 61000-6-4クラスA - EMS：CE EN 55024、EN 61000-6-2、IEC61000-4-2（ESD）、IEC61000-4-3（RS）、IEC61000-4-4（EFT）、IEC61000-4-5（サージ）、IEC61000-4-6（CS）、IEC61000-4-8（磁場） - 安定性試験：自由落下：IEC60068-2-32、衝撃：IEC60068-2-27、振動：IEC60068-2-6 - グリーン：RoHs準拠 - 保証：5年
