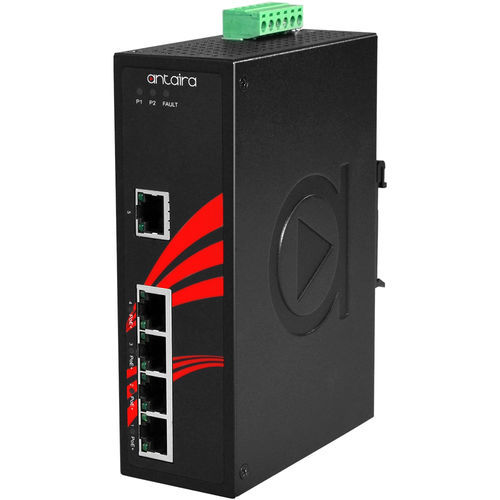

非管理型イーサネットスイッチ LNP-0500G-24

スマート5 ポートギガビットイーサネット

製品概要 AntairaのLNP-0500G-24は、ポート1から4でIEEE-802.3at準拠（Power-over-Ethernet Plus）をサポートするスマートな5ポート産業用非管理型イーサネットスイッチです。このスイッチは電源供給装置（PSE）として分類されており、この方法で使用すると、LNP-0500G-24は電源供給の集中化を可能にし、ポートごとに最大30ワットの電力を提供します。LNP-0500G-24は、IEEE 802.3afまたは802.3at準拠の電力デバイス（PD）を電力供給するために使用でき、追加の配線が不要になり、IEEE 802.3/802.3u/802.3xを10/100BTx、全二重または半二重、MDI/MDI-X自動検出でサポートし、産業用イーサネットネットワークの経済的なソリューションを提供します。さらに、ネットワークブロードキャストストーム保護と内蔵リレー警告機能により、電源障害やポートの断線が発生した場合にネットワークエンジニアに警告します。 特徴 - 4*10/100/1000Tx IEEE 802.3at/af準拠、30W/ポート、1*10/100/1000Txポート、Auto MDIをサポート - ストアアンドフォワードスイッチングアーキテクチャ - 10Gbpsバックプレーン（スイッチングファブリック） - 8K MACアドレステーブル - 9.6Kバイトジャンボフレームサポート - サージ保護2,000 VDCサポート - ESD保護6,000 VDCサポート - 冗長電源入力設計：12〜36VDC - 電源障害警告用内蔵リレー出力 - IP30堅牢な金属ケース設計 - DINレールおよび壁面取り付けサポートを含む - 動作温度 - STD：-10〜70°C - 5年間の保証 パッケージ内容 - 1 - LNP-0500G-24 - 2 - 壁面取り付けブラケットとネジ - 1 - DCケーブル –18 AWGからDCジャック5.5x2.1mm オプションアクセサリー - DIN-RACK-2U：すべてのDINレール取り付け可能製品用の19インチラックマウントアダプター、2U高さ - SDR-240-48：240ワットシリーズ / 48 VDC / 5.0アンペア産業用スリム高効率単一出力DINレール電源 技術仕様 技術： - IEEE標準：IEEE 802.3 10Base-Tイーサネット、IEEE 802.3u 100Base-TXファストイーサネット、IEEE 802.3ab 1000Base-Tギガビットイーサネット、IEEE 802.3xフロー制御、IEEE 802.3af/at Power over Ethernet - 処理タイプ：ストアアンドフォワード - プロトコル：CSMA/CD - フロー制御：IEEE 802.3xフロー制御、バックプレッシャーフロー制御 パフォーマンス： - MACテーブルサイズ：8K - ジャンボフレーム：10 Kバイト - 転送速度：イーサネットポートで14,880pps、ファストイーサネットポートで148,800pps、ギガビットイーサネットポートで1,488,000pps - スイッチングアーキテクチャ：バックプレーン（スイッチングファブリック）：10Gbps イーサネットインターフェース： - イーサネットポート数：5ポート - 10/100/1000 BASE-T(X)：5ポート - PoEポート：4ポート（30W/ポート） - PoEピン割り当て：V+、V+、V-、V-、ピン1、2、3、6用（エンドスパン、モードA） 機械的特性： - ハウジング：金属、IP30保護 - 取り付け：DINレール取り付け、壁面取り付け（オプション） - 寸法（幅×高さ×奥行き）：46 × 142 × 99 mm - 重量：ユニット重量：1.6 lbs、出荷重量：2.1 lbs 電源要件： - 電源接続：取り外し可能な6接点端子台 - 入力電圧：12V–36V DC、冗長入力 - 電源冗長性：あり - リレー出力：24V DC、1A抵抗性 - システム電力消費：25ワット - 最大PoE電力予算：120ワット - 過電流保護：あり - 逆極性保護：あり 環境制限： - 動作温度：-10°から70° C（14°から158° F） - 保管温度：-40°から85° C（-40°から185° F） - 周囲相対湿度：5％から95％非結露 規制承認： - 認証：FCC、CE - UL 61010-1 / UL 61010-2-201：✔ - ISA 12.12.01（UL C1D2）：✔ - EMI：FCCパート15サブパートBクラスA、CE EN 55032クラスA、EN 61000-6-4クラスA - EMS：CE EN 55024、EN 61000-6-2、IEC61000-4-2（ESD）、IEC61000-4-3（RS）、IEC61000-4-4（EFT）、IEC61000-4-5（サージ）、IEC61000-4-6（CS）、IEC61000-4-8（磁場） - 安定性試験：自由落下：IEC60068-2-32、衝撃：IEC60068-2-27、振動：IEC60068-2-6 - グリーン：RoHs準拠 - 保証：5年
