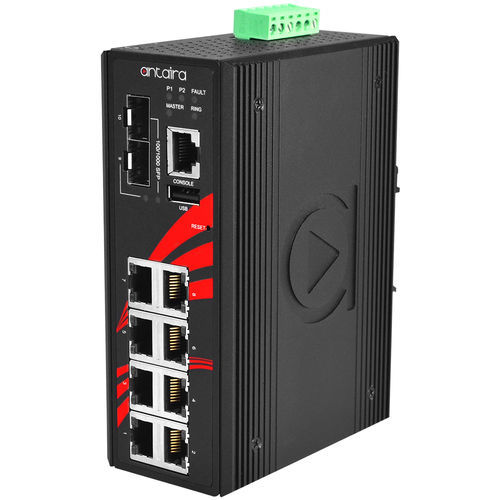

マネージドスイッチ LMP-1002G-SFP-24-T

10 ポートレベル 2ギガビットイーサネット

製品概要
Antaira LMP-1002G-SFP-24-T は、8 x 10/100/1000Tx ポート（IEEE 802.3at/af、ポートあたり最大30W）と 2 x 100/1000 デュアルレート SFP スロットを備えた 10 ポート産業用ギガビット PoE+ マネージドイーサネットスイッチです。ユーザーフレンドリーな Web 管理コンソールを備えたフルマネージドのレイヤー2 スイッチ。ITU-T G.8032 ERPS によるリング冗長性をサポートし、復旧時間は <50 ms。IGMP、VLAN、QoS、SNMP、ポートロック、RMON、Modbus TCP、802.1X、HTTPS、SSH、SSL などの高度なネットワークフィルタリングおよびセキュリティ機能を搭載。IP30 評価の金属筐体、DIN レール取り付け対応。12–55 VDC のデュアル電源入力と低電圧環境でフル 48 VDC PoE を供給する内蔵電圧ブースターを装備。電力/公共、上下水、石油/ガス/鉱業、工場オートメーション、監視、防災・ITS などの過酷な産業用途向けに高い EFT/ESD 保護を提供します。

主な機能

• 8 x 10/100/1000Tx IEEE 802.3at/af（30W/ポート）および 2 x 100/1000 SFP スロットをサポート
• ネットワーク冗長：RSTP/MSTP および G.8032 ERPS（復旧時間 <50 ms）
• 設定：Web コンソール、Telnet、CLI
• IGMP v1/v2/v3 サポート、最大 1024 グループ
• QoS サポート（IEEE 802.1p）および CoS/ToS
• IEEE 802.1Q VLAN サポート；SNMP v1/v2c/v3
• PoE Ping Alarm 機能による PoE ポート電源リサイクル
• 自動メール通知のためのシステム警告設定
• 冗長電源入力設計：12–55 VDC（内蔵電圧ブースター搭載）
• 筐体：金属、IP30；DIN レールおよび壁面取付対応
• 動作温度：-40°C ～ 75°C
• 保証：5 年

パッケージ内容

• 1 x LMP-1002G-SFP-24-T
• 2 x 壁取付ブラケットとネジ
• 1 x RJ45 to DB9 シリアルコンソールケーブル
• 1 x DC ケーブル – 18 AWG と DC ジャック 5.5 x 2.1 mm

オプション品

• CBF-LC01LC-MD — LC to LC マルチモードデュプレックス 1m
• DIN-RACK-2U — DIN レール to 19" ラックマウントアダプタ、2U 高さ
• MDR-60-24 — 60 W / 24 VDC / 2.50 A 産業用スリム DIN レール電源
• SFP-M-T — 1 Gbps マルチモード SFP トランシーバ、550 m / LC / 850 nm、-40°C ～ 85°C
• SFP-S10-T — 1 Gbps シングルモード SFP トランシーバ、10 km / LC / 1310 nm、-40°C ～ 85°C

技術仕様

• IEEE 規格: IEEE 802.3 10Base-T; IEEE 802.3u 100Base-TX; IEEE 802.3ab 1000Base-T; IEEE 802.3z 1000Base-X; IEEE 802.3x flow control; IEEE 802.3af/at PoE; IEEE 802.1d STP; IEEE 802.1w RSTP; IEEE 802.1s MSTP; ITU-T G.8032 ERPS; IEEE 802.1Q VLAN; IEEE 802.1X 認証; IEEE 802.1p QoS
• 処理方式: Store-and-forward
• プロトコル対応: IGMP v1/v2/v3; SNMP v1/v2c/v3; TFTP; SNTP; SMTP; RMON; HTTP/HTTPS; Telnet; Syslog; DHCP Option 66/67/82; SSH/SSL; Modbus/TCP; LLDP; IPv4/IPv6
• MAC テーブルサイズ: 8K
• ジャンボフレーム: 9.6 Kbytes
• メモリバッファ: 4 Mbits
• 転送速度: 14,880 pps (Ethernet), 148,800 pps (Fast Ethernet), 1,488,000 pps (Gigabit)
• スイッチングアーキテクチャ: Back-plane (switching fabric) 20 Gbps
• イーサネットインターフェース: 8 x 10/100/1000Base-T(X) ポート；PoE ポート: 8 ポート、30W/ポート
• PoE ピン割当: ピン1,2,3,6 に V+, V+, V-, V-（End-span, Mode A）
• 光インターフェース: 2 x 100/1000Base-(F)X SFP ポート（デュアルレート SFP）
• 筐体: 金属、IP30 保護
• 取り付け: DIN レール（標準）、壁面取付（オプション）
• 寸法 (W x H x D): 54 x 142 x 99 mm
• 重量: 本体 2.5 lbs；梱包重量 3.3 lbs
• 電源接続: 取り外し可能な 6 接点端子台
• 入力電圧: 12–55 V DC、冗長入力；低電圧源からフル 48 VDC PoE を供給する内蔵ブースター
• 電源冗長: 有り
• リレー出力: 24 V DC、1 A 抵抗性
• システム消費電力: 15 Watts（待機/システム）
• 過電流保護: 有り
• 逆極性保護: 有り
• 環境制限: 動作温度 -40°C ～ 75°C；保存温度 -40°C ～ 85°C；周囲相対湿度 5% ～ 95%（結露なし）
• 認証: FCC, CE; UL 60950-1; UL 61010-1 / UL 61010-2-201; ISA 12.12.01 (UL C1D2); ATEX; NEMA TS2
• EMI: FCC Part 15 Subpart B Class A; CE EN 55032 Class A; EN 61000-6-4 Class A
• EMS: CE EN 55024; EN 61000-6-2; IEC61000-4-2 (ESD); IEC61000-4-3 (RS); IEC61000-4-4 (EFT); IEC61000-4-5 (Surge); IEC61000-4-6 (CS); IEC61000-4-8 (磁場)
• 耐久試験: Free Fall IEC60068-2-32; Shock IEC60068-2-27; Vibration IEC60068-2-6
• 環境配慮: RoHS 準拠
• 保証: 5 年
