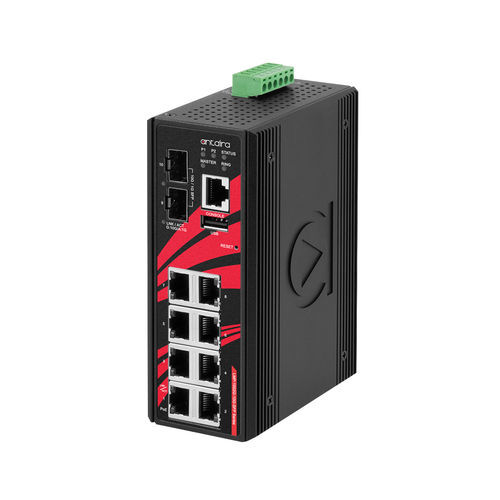

マネージドスイッチ LMP-1002G-10G-SFP-24

10 ポートレベル 2レベル 3

導入
LMP-1002G-10G-SFP-24は、8ポートのPoE+ギガビットポートと2スロットの1G/10GデュアルレートSFP+を備えた産業用管理イーサネットスイッチです。エッジレベルの産業ネットワーク接続向けに設計され、Layer 2管理、広い動作温度範囲、冗長電源入力を備えます。

主なポイント

• 10ポート産業用PoE+ Light Layer 3 管理イーサネットスイッチ
• 8 × 10/100/1000Tx PoEポート（最大30 W/ポート）
• 2 × 1G/10G SFP+スロットによる高帯域幅ファイバーアップリンク
• 12–55 VDC 電源入力（冗長入力、逆極性保護）
• コンパクトなIP30金属筐体、DINレールおよびオプションの壁面取付

機能

• IEEE 802.3af/at PoEサポート（各ポート30 W）
• 1G/10G対応のデュアルレートSFP+スロット
• ネットワーク冗長化：STP / RSTP / MSTP および G.8032 ERPS（復旧 <50 ms）
• IPv4/IPv6対応、DHCP Option 66/67/82、Modbus/TCPによる機器管理
• IGMP v1/v2/v3、IEEE 802.1Q VLANによるトラフィック分離
• 管理機能：HTTP/HTTPS、CLI/Telnet/SSH、SNMP v1/v2c/v3
• 高い耐ノイズ性：EFT/ESD保護および産業用EMI/EMS適合
• 動作温度範囲：-40 °C〜60 °C（過酷な環境対応）
• 最大PoE電力予算：90 W @12 VDC、180 W @24 VDC、240 W @48–55 VDC
• メーカー保証：5年

パッケージ内容

• 1 × LMP-1002G-10G-SFP-24 本体
• 1 × クイックインストレーションガイド
• 1 × 壁面取付用ブラケットセット（ネジ付）
• 1 × DCケーブル（18 AWG）＆DCジャック 5.5 × 2.1 mm
• 1 × RJ45 ダストカバーセット
• 1 × RJ45 to DB9 シリアルコンソールケーブル

ダウンロード（入手可能なドキュメント）

• データシート
• ハードウェアマニュアル
• ソフトウェアマニュアル V6.1
• クイックインストールガイド

技術仕様

• 準拠規格：IEEE 802.3/802.3u/802.3ab/802.3z/802.3ae、IEEE 802.3af/at、IEEE 802.1Q/802.1p/802.1X、LLDP、LACP、ITU-T G.8032
• 処理方式：Store-and-forward スイッチング
• プロトコル：IGMP v1/v2/v3、SNMP v1/v2c/v3、DHCP Option 66/67/82、Modbus/TCP、HTTP/HTTPS、SSH、RMON
• VLANグループ：最大4095；IGMPグループ：最大1024
• MACテーブル：16Kエントリ；ジャンボフレーム最大9.6 KB；メモリバッファ 8 Mbit
• 性能：転送レート 最大14,880,000 pps（10G）
• スイッチングファブリック：56 Gbps
• イーサネットポート：8 × 10/100/1000 BASE-T；ファイバー：2 × 1G/10G SFP+
• PoE：8ポート、30 W/ポート；End-span モード A
• LED：Power1/Power2/Master/Ring/Status、ポート速度/リンク/アクティブ、PoE、SFP
• 機械的仕様：IP30 金属筐体；DINレール・壁面取り付け；寸法 54 × 142 × 99 mm；重量 2.58 lbs
• 電源：着脱式6ピン端子台；入力 12–55 VDC；リレー出力 24 VDC/1 A；過負荷および逆接続保護
• 環境：動作 -40 °C〜60 °C；保管 -40 °C〜85 °C；湿度 5%–95% 非結露
• 認証：FCC、CE、UL 61010；工業用基準に準拠した EMI/EMS
• 信頼性：MTBF 341,855 時間；IEC60068 による衝撃/振動/落下テスト
• 環境適合：RoHS 対応
• 保証：5年
