MAシグナル用校正器 ADT760 series

圧力液柱計用圧力センサー用

概要

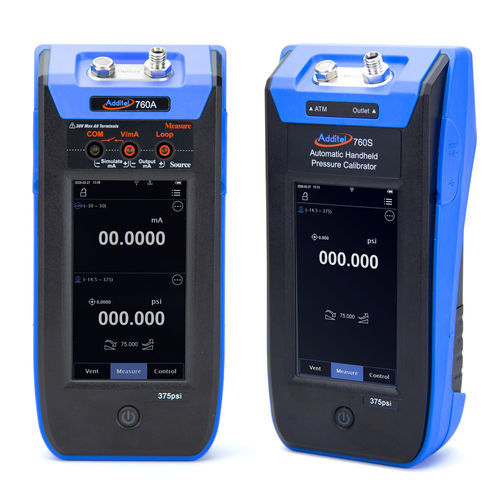

Additel ADT760A は、現場での精度と機動性を重視した高性能な自動ポータブル圧力キャリブレータです。質量が1.8 kg未満で、電動ポンプ、内部コントローラ、交換可能な圧力センサモジュールを内蔵しています。ADT760A は静電容量式タッチスクリーンと4チャンネルの測定（内部圧力、外部圧力×2、電気測定×1）を備えます。ADT760S は電気測定/発生を省いたモデルで、ゲージの校正や集中表示での圧力測定に適しています。

主な特長

• 最大25 bar（375 psig）までの圧力自動生成・制御。
• 内蔵ポンプを備えた完全自動圧力キャリブレータ（手動ポンプに代わる装置）。
• レンジ構成：LLP（低圧）、D（差圧/相対）、MA（真空〜25 bar.g）の3種類。
• 機種/モジュールにより最大0.01% FS の精度。
• 非常に低圧帯を含む複数レンジ用の交換可能な内部ADT155圧力モジュール。
• HART通信およびデータロギングオプション（ADT760A の DL モデル）。
• 電気測定/発生なしのバージョン：ADT760S。
• 質量 < 1.8 kg でハンドヘルド運用や持ち運びが容易。
• USB、Wi‑Fi、Bluetooth通信対応。
• データロギングおよびタスク管理機能（ADT760A の DL オプション）。
• 汚染防止システム（CPS オプション）。
• 外部圧力モジュール対応（外部チャネル×2）。

基本仕様（抜粋）
仕様 | 760-LLP | 760-D | 760-MA
最大圧力範囲 | ±30 inH2O (±75 mbar) | -12.5〜35 psi (-0.86〜2.5 bar) | -12.5〜375 psig (-0.86〜25 bar.g)
精度 | 0.05% FS | 0.01 または 0.02% FS | 0.01 または 0.02% FS
安定性 | <0.005% FS（モジュール） | <0.005% FS | <0.005% FS
圧力タイプ | 差圧、相対 | 差圧、相対 | 相対、絶対
過圧表示 | 120%（全モデル） | 120% | 120%
分解能 | 6 digits（全モデル） | 6 digits | 6 digits
利用可能単位 | Pa, hPa, kPa, mPa, bar, mbar, psi, mmHg, inH2O 等 | | |
圧力接続 | かしめ式継手 / アダプタ付ホース 1/4 BSP, 1/4 NPT, M20 / 1/8 BSPF | ホース、フィルタ → 1/4 BSP / 1/4 NPT / M20FG 1/8 BSPF | ホース、フィルタ → 1/4 BSP / 1/4 NPT / M20FG 1/8 BSPF
立ち上がり時間 | <30 s (30 inH2O/100 ml) | <10 s (35 psi/5 ml) | <90 s (300 psi/5 ml)

電気測定（ADT760A のみ、抜粋）
機能 | 範囲 | 分解能 | 精度 | 備考
電流測定 | ±30.0000 mA | 0.1 µA | ±(0.01% 読値 + 0.005% µA) | インピーダンス <10 Ω
電圧測定 | ±30.0000 V | 0.1 mV | ±(0.01% 読値 + 0.005% FS) | インピーダンス >10 MΩ
電流発生 | 0.000〜22.000 mA | 1 µA | ±(0.02% 読値 + 0.01% FS) | 20 mA @1K
DC 24V 供給 | 24 V | — | ±1 V | 最大負荷 100 mA
スイッチ測定 | 開閉検出測定；機械式プレッシャースイッチおよび PNP/NPN デジタルスイッチ対応
温度補償 | 8°C〜38°C

内部 ADT155 モジュール（例）
ADT155-DP025：±0.25 inH2O (±0.62 mbar) – 精度 ±0.2% FS
ADT155-DP050：±0.5 inH2O (±1.25 mbar) – 精度 ±0.1% FS
ADT155-DP1 / DP2 / DP5 / DP10 / DP20 / DP30 / DP50 / DP100 / DP150 / DP300 / DP400 / DP800 / DP1K：各種レンジ、最高 0.02% FS の精度を持つハイレンジモジュールあり
CPx モジュール（例：CP10, CP15, CP30, CP35, CP50, CP100, CP150, CP200, CP300, CP375）: 参照により最大 25 bar までの相対圧対応

付属品（抜粋）

• ADT100-760-KIT アダプタ（継手キット：G1/8M → 1/4 NPTF、G1/8M → G1/4F、G1/8M → M20F）。
• ADT100-760-HOSE：1.5 m ホース（LLP モデルには付属しません）。
• 9819-X 電源アダプタ 110V/220V。
• 9724 リチウムイオン電池（1個）。
• ADT760A 用測定ケーブル（3本セット）。
• ユーザーマニュアル（CD）および ISO17025 校正証明書付属。

オプション品（抜粋）

• 汚染防止システム（品番 9231）— LLP とは非互換。
• 追加の圧力モジュール（ADT155 バリエーション）および接続ケーブル。
• ホースおよびマニホールドキット（品番 ADT128-xx、継手により異なる）。
• ソフトケース（9913-760-SC）またはハードケース（9914-760）。

技術仕様 / 特性

• 経路数：合計4経路（電気用測定/シミュレーション1、内部圧力生成/測定1、外部圧力センサ用2）。
• 保護等級：IP52（粉塵および飛沫に対する限定的保護）。
• バッテリ：充電式 Li‑ion、稼働時間約10時間、充電約4時間。
• 表示：854 x 480 カラー TFT 静電容量式タッチスクリーン。
• 通信：USB、Wi‑Fi、Bluetooth。
• 質量：< 1.8 kg。
• 寸法：235 x 110 x 70 mm。
• 証明書：ISO17025 校正証明書付属。
• HART 通信：オプション（ADT760-X-DL モデルのみ）。
• データロギング：オプション（ADT760-X-DL モデルのみ）、日時付きで最大 1,000,000 レコード。
• タスク文書化：オプション（ADT760-X-DL）、最大 250 のプログラム可能タスク。
• 自動機能：プレッシャースイッチ試験、自動インクリメント、リークテスト。
• 電気保護：30 V まで保護。
• 多言語インターフェース：英語、ドイツ語、フランス語、イタリア語、スペイン語、ポルトガル語、中国語、日本語。
• ポンプ寿命：> 500,000 サイクル。
• 電源：充電式 Li‑ion バッテリ、外部電源アダプタ（110/220 V）、10 V 出力。
• 環境仕様：動作 0°C〜50°C、0–90% RH、高度 < 3000 m; 保管 -20°C〜70°C; 振動 4g (20–2000 Hz); 衝撃 8g (1 m 落下試験)。
• 保証：1年（バッテリ除く）。
