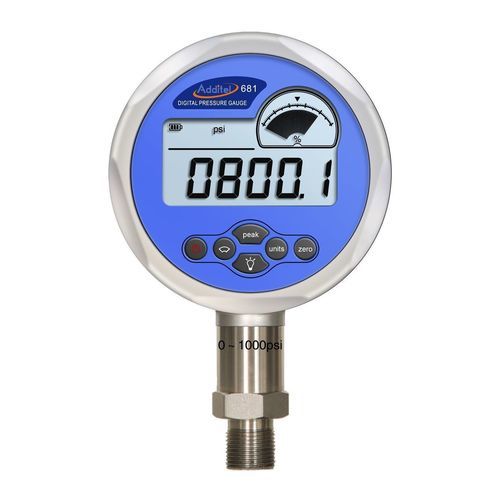

絶対圧力計 ADT 681 series

相対差動液晶ディスプレイ

概要
ADT 681 デジタル圧力計は、マイクロプロセッサとシリコンセンサーを採用し、最大4200 barまでの信頼性が高く高精度でコスト効率に優れた圧力測定を実現します。各センサーは組立前にエイジング、検査、保護処理が施されています。ADT 681 はデジタル表示とグラフィック表示の二重表示、温度補償を備え、標準版またはATEX認証版（ADT 681 IS）で提供されます。

主な機能

• 利用可能な精度：0,02% / 0,05% / 0,1% / 0,2% フルスケール（FS）
• 二重表示：数値表示およびグラフィック表示（グラフィック表示は針式表示を模倣）
• 温度補償済み測定
• 選択可能な圧力単位：最大11単位（Pa, kPa, MPa, psi, bar, mbar, kgf/cm2, inH2O, mmH2O, inHg, mmHg, ...）
• 測定モード：相対（ゲージ）、絶対、動的、複合、差圧
• 上限/下限アラームおよび急激な値変化の表示
• パネル取付け版も有り
• ATEXモデルあり（ADT 681 IS）
• 記録オプション：最大21,000データ（日時、圧力、温度）

圧力測定 — 相対圧力
表（モデル | bar | 媒体 | 精度（%FS） | % Rd | 過負荷）：
V15 | -1.0 | G | 0.02 (0.05; 0.1; 0.2) | N/A | 3X
GP2 | 0,16 | G | 0.05 (0.1; 0.2) | N/A | 3X
GP5 | 0,35 | G | 0.05 (0.1; 0.2) | 0.1 | 3X
GP10 | 0,7 | G | 0.02 (0.05; 0.1; 0.2) | 0.1 | 3X
GP15 | 1 | G, L | 0.02 (0.05; 0.1; 0.2) | 0.1 | 3X
GP30 | 2 | G, L | 0.02 (0.05; 0.1; 0.2) | 0.1 | 3X
GP50 | 3,5 | G, L | 0.02 (0.05; 0.1; 0.2) | 0.1 | 3X
GP100 | 7 | G, L | 0.02 (0.05; 0.1; 0.2) | 0.1 | 3X
GP150 | 10 | G, L | 0.02 (0.05; 0.1; 0.2) | 0.1 | 3X
GP300 | 20 | G, L | 0.02 (0.05; 0.1; 0.2) | 0.1 | 3X
GP500 | 35 | G, L | 0.02 (0.05; 0.1; 0.2) | 0.1 | 3X
GP600 | 40 | G, L | 0.02 (0.05; 0.1; 0.2) | 0.1 | 3X
GP1K | 70 | G, L | 0.02 (0.05; 0.1; 0.2) | 0.1 | 3X
GP2K | 140 | G, L | 0.02 (0.05; 0.1; 0.2) | 0.1 | 3X
GP3K | 200 | G, L | 0.02 (0.05; 0.1; 0.2) | 0.1 | 3X
GP5K | 350 | G, L | 0.02 (0.05; 0.1; 0.2) | 0.1 | 3X
GP6K | 400 | G, L | 0.02 (0.05; 0.1; 0.2) | 0.1 | 3X
GP10K | 700 | G, L | 0.02 (0.05; 0.1; 0.2) | 0.1 | 2X
GP15K | 1000 | G, L | 0.05 (0.1; 0.2) | 0.1 | 2X
GP20K | 1400 | G, L | 0.05 (0.1; 0.2) | N/A | 2X
GP25K | 1600 | G, L | 0.1 (0.2) | N/A | 1.5X
GP30K | 2000 | G, L | 0.1 (0.2) | N/A | 1.5X
GP36K | 2500 | G, L | 0.1 (0.2) | N/A | 1.5X
GP40K | 2800 | G, L | 0.1 (0.2) | N/A | 1.35X
GP50K | 3500 | G, L | 0.1 (0.2) | N/A | 1.2X
GP60K | 4200 | G, L | 0.1 (0.2) | N/A | 1.1X

圧力測定 — 絶対圧力
表（モデル | bar | 媒体 | 精度（%FS） | 過負荷）：
AP5 | 0,35 | G | 0,1 (0,2) | 3X
AP10 | 0,7 | G | 0,1 (0,2) | 3X
AP15 | 1,0 | G | 0,1 (0,2) | 3X
AP30 | 2,0 | G | 0,1 (0,2) | 3X
AP50 | 3,5 | G | 0,1 (0,2) | 3X
AP100 | 7,0 | G, L | 0,05 (0,2; 0,1) | 3X
AP300 | 20 | G, L | 0,05 (0,2; 0,1) | 3X
AP500 | 35 | G, L | 0,05 (0,2; 0,1) | 3X
AP1K | 70 | G, L | 0,05 (0,2; 0,1) | 3X
AP3K | 200 | G, L | 0,05 (0,2; 0,1) | 3X
AP5K | 350 | G, L | 0,05 (0,2; 0,1) | 3X

圧力測定 — 複合圧力
表（モデル | bar | 媒体 | 精度（%FS） | 過負荷）：
CP2 | ±0,16 | G | 0,05 (0,1; 0,2) | 3X
CP5 | ±0,35 | G | 0,02 (0,05; 0,1; 0,2) | 3X
CP10 | ±0,7 | G | 0,02 (0,05; 0,1; 0,2) | 3X
CP15 | ±1 | G | 0,02 (0,05; 0,1; 0,2) | 3X
CP30 | -1 ～ 2 | G | 0,02 (0,05; 0,1; 0,2) | 3X
CP100 | -1 ～ 7 | G, L | 0,02 (0,05; 0,1; 0,2) | 3X
CP150 | -1 ～ 10 | G, L | 0,02 (0,05; 0,1; 0,2) | 3X
CP300 | -1 ～ 20 | G, L | 0,02 (0,05; 0,1; 0,2) | 3X

圧力測定 — 差圧
表（モデル | bar | 媒体 | 精度（%FS） | 過負荷 | 静圧）：
DP1 | ±2,5 | G | 0,05 | 100X | 700 mBar
DP2 | ±5,0 | G | 0,05 | 100X | 700 mBar
DP5 | ±10 | G | 0,05 | 50X | 700 mBar
DP10 | ±25 | G | 0,05 | 20X | 700 mBar
DP20 | ±50 | G | 0,05 | 20X | 700 mBar
DP30 | ±75 | G | 0,05 | 20X | 700 mBar
DP50 | ±160 | G | 0,05 | 20X | 700 mBar
DP100 | ±250 | G | 0,05 | 20X | 1 Bar
DP150 | ±350 | G | 0,02 (0,05) | 20X | 3,5 Bar
DP300 | ±700 | G | 0,02 (0,05) | 20X | 3,5 Bar

気圧
BP | 測定範囲 60 HPa ～ 1100 HPa | 媒体 G | 精度 40 Pa | 過負荷 3X

追加仕様
利用可能な圧力単位：Pa, kPa, MPa, psi, bar, mbar, kgf/cm², inH2O@4°C, mmH2O@4°C, inHg@0°C, mmHg@0°C。
接続ポート：1/4 NPT オス、1/2 NPT メス、1/4 BSP オス、M20×1.5 オス（≤ 1000 bar）、1/4HP メスまたは1/4HP オス（≥ 1000 bar）。差圧用試験ホース Ø6 mm。その他の接続はお問い合わせください。

一般仕様
外形寸法 L x W x H: Ø110 mm x 35 mm x 176 mm。パネル取付けケース：Ø140 mm x 86 mm。
質量：0.6 Kg。
表示：LCD、5桁分解能、数字高さ16.5 mm。更新速度：3測定/s（1～10測定/sに調整可能）。
筐体：アルミニウム。キャピラリ接続部：316L SS。
電源：9 V電池付属。電池寿命：300 h（10測定/s）、600 h（3測定/s）、6000 h（1測定 / 10 s）。自動電源オフ 60分（無効化可能）。オプション：外部電源 110/220 V（爆発性雰囲気では使用しないこと）。

環境仕様
基準条件：23°C ±3°C（相対湿度 < 95% 結露なし）。
動作範囲：-10 ～ +50°C。
保管条件：-20 ～ +70°C。

特長 / 技術仕様

• 商用モデル：ADT 681
• ブランド：ADDITEL
• 最大測定範囲：最大4200 bar（GP60Kバージョンによる）
• 精度レベル：0,02% / 0,05% / 0,1% / 0,2% FS
• 測定モード：相対、絶対、複合、差圧、動的
• 二重表示：数値 + グラフィック
• データ記録：オプション、最大21,000レコード（日時、圧力、温度）
• 電源：9 V電池（付属）またはオプションの外部電源
• 材料：アルミニウム筐体、316L SS接続部
• 動作温度：-10 ～ +50°C
