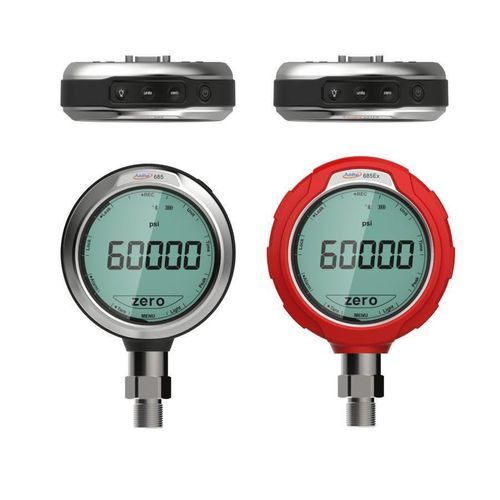

液晶ディスプレイ圧力計 ADT685EX

絶対差動相対

概要
Additel ADT685EX は本質安全型（ATEX II 1G EX ia IIC T4 Ga）デジタル圧力計で、可燃性雰囲気での圧力測定向けに設計されています。温度補償済み、3.4" タッチスクリーン、Bluetooth／USB 通信、IP67 防水仕様を備えます。

主な特長

• 最大圧力範囲：60,000 psi（4,200 bar）
• 選択可能な精度：0.02% FS、0.05% FS、または 0.1% 読み取り（仕様による）
• 温度補償済みの精度
• 内蔵気圧計により相対、複合、絶対測定が可能
• 交換可能な強化ガラス保護フィルム付き 3.4" タッチスクリーン
• Bluetooth および USB（USB Type-C）通信；RS-232 利用可能
• 内部データロギング（オプション）：最大 10,000,000 レコード
• IP67 等級、耐振動・耐衝撃性
• 過酷な環境に対応する密閉性と堅牢性

詳細説明
Additel の ADT685 シリーズは、3.4" タッチスクリーンによるモダンなインターフェース、簡易メニュー、応答性の高い操作性を提供します。マイクロプロセッサ技術と高性能シリコン圧力センサーにより、高い性能、耐久性、信頼性を実現します。ADT685EX は本質安全が要求される環境向けに設計された ATEX 版で、危険区域での測定および記録に対応します。

ユーザー機能

• 5 1/2 桁（FSTN）表示、更新レート調整可能（標準 3 読み取り/秒；最大 10 読み取り/秒、または 20 秒に 1 読み取りまで調整可）
• 交換可能な強化ガラス製スクリーンプロテクター
• 複数の圧力単位：Pa、kPa、MPa、psi、bar、mbar、kgf/cm2、inH2O、mmH2O、inHg、mmHg および 3 つのカスタム単位
• Additel Link モバイルアプリとの通信
• 日時、圧力、温度を含むスタンドアロンのデータ記録と Additel / Land または Additel / Log II ソフトでのダウンロード

ATEX 分類
ATEX II 1G EX ia IIC T4 Ga に分類。コードの説明：II = 地上機器、1G = ゾーン0（常時危険）、EX ia = 本質安全、IIC = 最も厳しいガス群、T4 = 表面最高温度 135°C、Ga = ゾーン0 の保護レベル。

標準付属品

• ゴム製ブーツ
• アルカリ乾電池 AAA（3 本）
• USB Type-C ケーブル
• ストラップ
• Ex RS-232 アダプタ（EX RS-232 モデルのみ）
• シリコンチューブ（DP モデル用 2 x 1 m）
• 取扱説明書
• ISO 17025 認定校正証明書

オプションおよびアクセサリ

• キャリングケース（品番 9903）
• 外部電源アダプタ 110/220 V（DC 5V）（品番 9810）
• Additel / Log II データロギングおよびグラフィックソフト（品番 9502）
• Additel / Acal 自動校正ソフト（9530 系列）
• USB→RS232 アダプタおよび延長ケーブル（9050、9050-EXT）

レンジと表に関する注意
本製品は相対、絶対、差圧、複合測定に対応し、多数の標準レンジ（レンジ表参照）を提供します。非常に低い値から 60,000 psi（4,200 bar）までカバーします。各レンジおよび測定タイプ（相対、気圧、絶対、差圧、複合）ごとの精度および耐過圧の詳細は表を参照してください。

仕様 / 技術データ

• 型番：ADT685EX
• 説明：本質安全型デジタル圧力計
• マーキング/適合：CE マーキング、ATEX 認証 II 1G EX ia IIC T4 Ga
• 圧力レンジ：最大 60,000 psi（4,200 bar）（複数の詳細レンジあり）
• 精度：バリアント -02 = 0.02% FS；-05 = 0.05% FS；-RD = %レンジ／%読取の組合せ（例：0–20% レンジ：0.02% レンジ；20–110%：0.1% 読取）
• 気圧精度：50 Pa（内蔵気圧計）
• 測定タイプ：ゲージ（相対）、複合、絶対、差圧、気圧
• 表示：3.4" 静電容量式タッチスクリーン（FSTN）5 1/2 桁；交換可能な強化ガラスプロテクタ
• 表示更新率：標準 3 読み取り/秒（10/s 〜 1/20 s に調整可）
• 単位：Pa、kPa、MPa、psi、bar、mbar、kgf/cm2、inH2O、mmH2O、inHg、mmHg + 3 カスタム単位
• 温度補償範囲：-10 °C～50 °C
• 動作温度：-10 °C～50 °C
• 保管温度：-20 °C～70 °C
• 湿度：0–95% 結露なきこと
• 圧力ポート：≤15,000 psi：1/4 NPT オス、1/2 NPT オス、1/4 BSP オス、1/2 BSP オス、M20×1.5 オス；＞15,000 psi：1/4 HP メスまたはオス（Autoclave F-250-C / M-250-C、9/16-18 UNF）
• 差圧：バーブフィッティング；その他の接続は要相談
• 電源：アルカリ AA×3（付属）または外部アダプタ 110/220 V（5 VDC）オプション
• 電池寿命：約1500 時間
• 自動電源オフ：選択可能
• 筐体：304 ステンレス鋼
• 媒体接触部：316 SS（レンジにより異なる場合あり）
• 寸法：118 mm（L）× 42 mm（W）× 178 mm（H）
• 重量：0.68 kg（1.50 lb）
• 保護等級：IP67
• 振動：5 g（10–500 Hz）
• 耐衝撃性：8 g / 11 ms
• データロギング：最大 10,000,000 レコード（オプション）；間隔 1 ～ 99,999 s 選択可能
• 通信：USB Type-C、Bluetooth 標準；RS-232
• 保証：1 年
