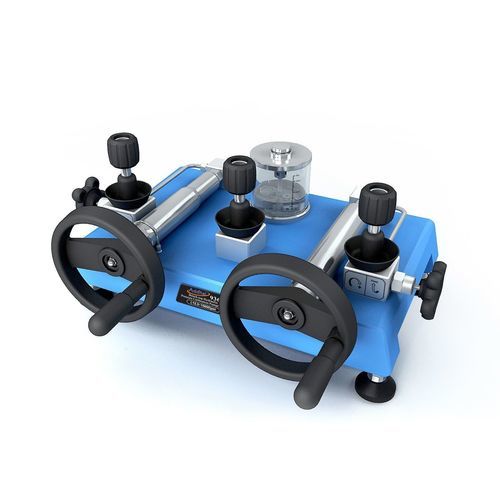

2ピストン油圧ポンプ ADT 936

ピストン式手動手動

概要
ADDITELの油圧ポンプADT 936は、最大1,000 bar（15,000 psi）までの圧力を発生・制御する手動ポンプです。ダブルピストン方式を採用しており、大容量システムへの加圧を行いながら、上昇・下降ともに細かな圧力調整が可能です。

主な機能

• 大容量の充填と微細な圧力調整を可能にするダブルピストン方式
• 校正容積の漏れを防ぎ圧力安定性を最適化する遮断弁
• 工具やテフロンを使わずにゲージや計測器を素早く接続できる手締めコネクタ×3
• ラボでのトランスミッタや圧力計の校正に適合

モデルと接続
主なモデル：ADT 936。本機はモデルADT 946に置き換えられています。

圧力ポート（オプション）

• N：1/4 NPT オス
• N2：1/2 NPT オス
• B：1/4 BSP オス
• M：M20×1.5

標準付属品

• Oリング：20個
• 取扱説明書
• 250 ml オイル（品番 9201）

オプションアクセサリ

• ADT102：1/4 NPT オス→各種手締めメス接続アダプタ（25個）
• ADT103：1/4 NPT オス→各種手締めメス接続アダプタ（10個）
• ADT100-HTK：試験用ホースキット 1.5 m、1000 bar、1/4 NPT オス→1/4 NPT（1/8 NPT、1/2 NPT、1/4 BSP または M20X1.5）メス 手締め
• 9904-936：ADT 936 と圧力計2個用の運搬ケース
• ADT936-MK：ポンプ936用メンテナンスキット
• 9202：ジエチルヘキシルセバケート油 1本

ドキュメント / サポート
Product | Description | Release | Type
ADT936 / 938 / 949 hydraulic test pumps | デモンストレーション動画 | 02/2015 | Video
ADDITEL Catalogue | 製品カタログ（英語） | 2020-2022 | PDF
高圧油圧での校正 | アプリケーションノート | 07/2014 | PDF

仕様 / 技術データ

• 媒体：鉱物油または蒸留水（オプション）
• 圧力範囲：-0.95 bar（真空の85%）～1,000 bar（15,000 psi）
• 材質：アダプタはステンレス、本体はステンレス／アルミニウム／銅
• シール：Buna‑N
• 高さ：230 mm
• ベース：520 mm x 360 mm
• 質量：16 kg
• 保証：1年
• タンク容量：420 ml
• 接続：基準計および被試験計用の手締めコネクタ
• 被試験機器の接続：1/4 NPT メス、1/4 BSP メス、または M20x1.5 メス
• 基準接続：1/4 NPT メス、1/4 BSP メス、または M20x1.5 メス
